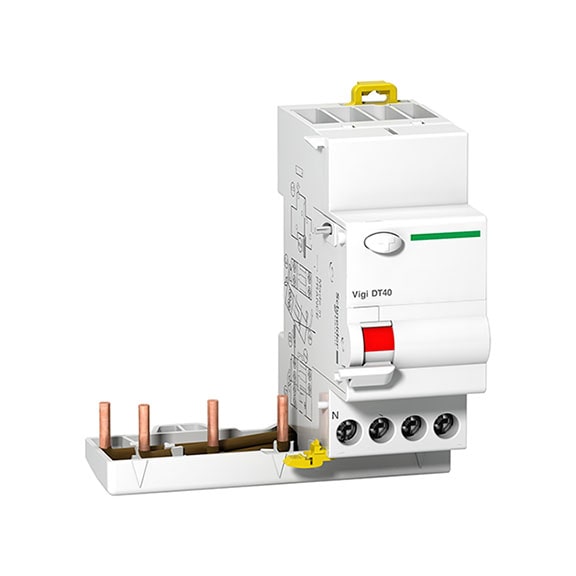

Bloc différentiel VigiDT40 – 25A – 3P+N – 30mA – Type AC – A9N21470

Ce bloc différentiel Acti9 VigiDT40, de la marque Schneider Electric, est un dispositif de sécurité utilisé dans la protection d’un appareillage comme le disjoncteur ou le sectionneur. Il sert à mesurer la différence de courant circulant dans l’appareil et ordonne sa fermeture en présence de défaillance d’une valeur de 300 mA. Ce bloc, tétrapolaire, est doté de déclencheur de type AC capable de détecter les fuites d’origines alternatives. Il est équipé d’un maneton de commande pour le déclenchement manuel de l’appareil.

Caractéristiques principales :

• Type de produit ou de composant : Bloc différentiel
• Nom abrégé d’appareil : Vigi DT40
• Description des pôles : 3P + N
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 25 A
• Type de réseau : AC
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 230/400 V AC 50/60 Hz conformément à EN 61009
• Sensibilité du différentiel : 00 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pas de 9 mm : 4

Caractéristiques du Bloc différentiel VigiDT40 3P+N :

• Position de l’appareillage dans l’installation : Départ
• Technologie différentiel : Indépendant de la tension
• [ui] tension assignée d’isolement : 400 V AC 50/60 Hz conformément à EN 61009
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 61009
• Support de montage : Rail DIN symétrique 35 mm
• Connexion électrique à mcb : Par vis
• Compatibilité du bloc de distribution du peigne de jeu de barres : Partie supérieure : ProDis
• Couleur : Blanc
• Durée de vie électrique : 10000 cycle conformément à IEC 60947-2
• Mode de raccordement : Bornes type tunnel 0.33…10 mm² souple / Bornes type tunnel 0.75…16 mm² rigide
• Longueur de dénudage des fils : 13 mm
• Couple de serrage : 2 N.m
• Compatibilité produit : Terminal simple

Fiche e-catalogue Schneider
Découvrez un large choix pour vos installations industriels et tertiaires avec du matériel électrique de la marque Schneider.
