Caractéristiques générales:

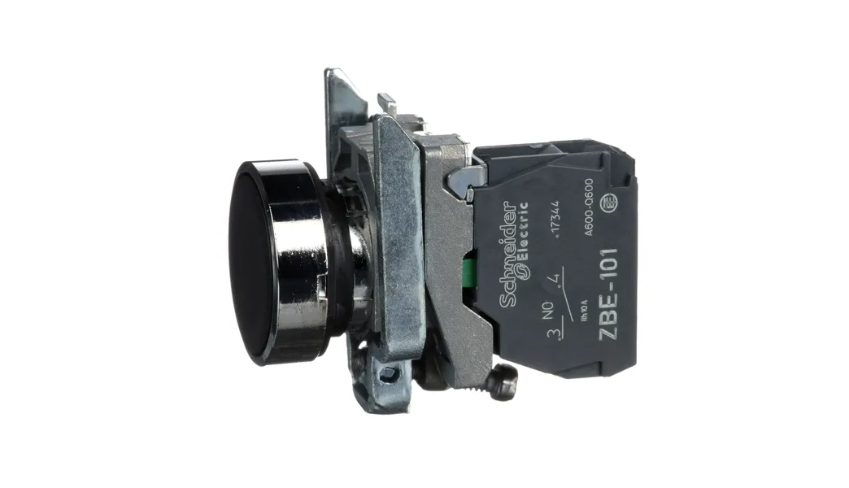

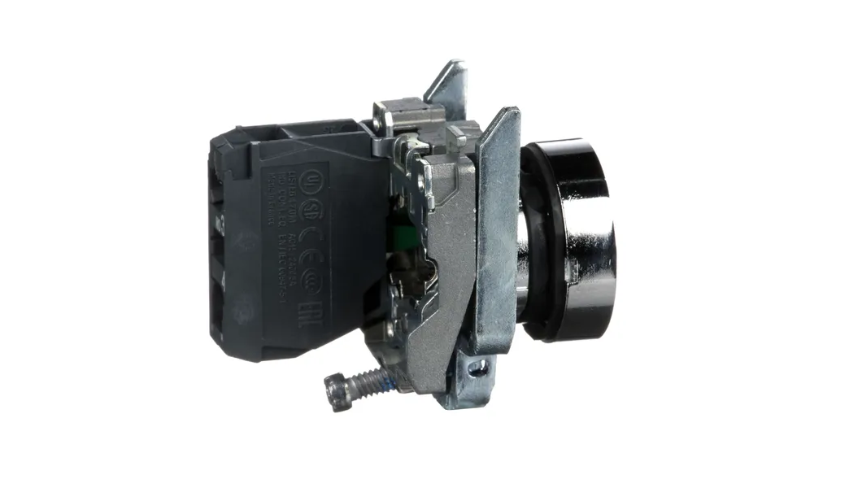

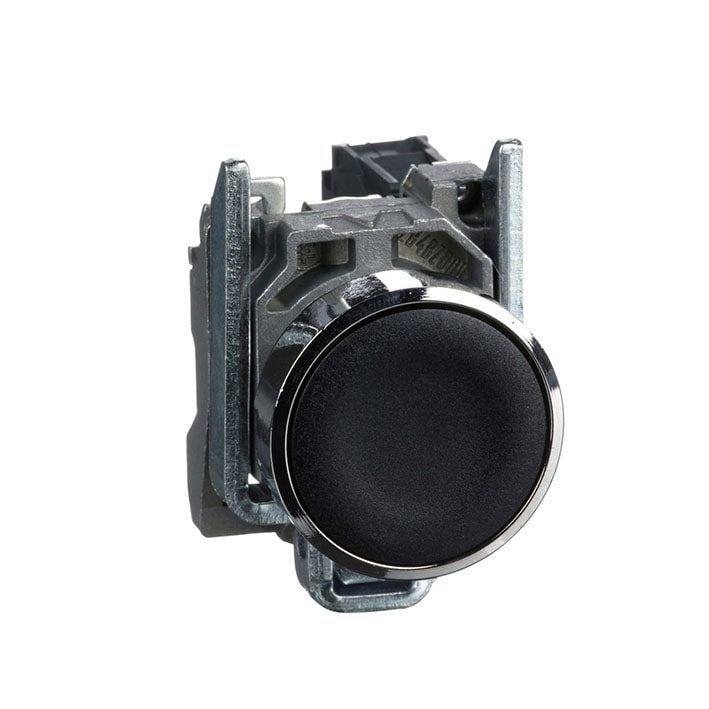

Ce bouton poussoir noir, à impulsion, de la marque Schneider Electric, est un dispositif servant à actionner
un appareil électrique comme une sonnerie ou aussi une sirène d’alarme.
Ce bouton poussoir à impulsion est capable aussi de revenir automatiquement à sa position primaire après avoir été déclenché.
Il assure aussi la mise en marche d’un appareil en l’alimentant en courant électrique pendant l’enclenchement.
Ce bouton poussoir, de forme ronde et de couleur noire, est également facile à raccorder grâce à ses borniers à vis étrier.

Les avantages du produit :

• Commande à impulsion
• Forme de la tête : ronde
• Simple à mettre en oeuvre

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-poussoir complet
• Nom abrégé d’appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l’embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l’unité de signalisation : Rond
• Type d’unité de commande : Rappel à ressort
• Profil de l’unité de commande : Noir affleurant non marqué
• Description des contacts : 1 « F »
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 52 mm
• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0,08 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Course d’actionnement : 2.6 mm (état électrique modifié par  »F ») / 4.3 mm (course totale)
• Force d’actionnement : 3.8 N (état électrique modifié par  »F »)
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d’argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d’emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ‘ < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ‘ < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
