Caractéristiques générales:

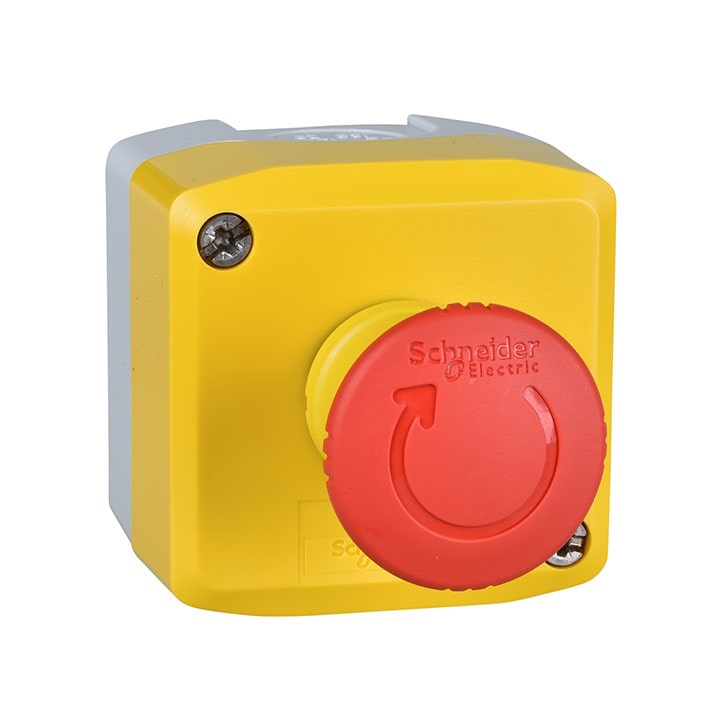

Bouton-poussoir Arrêt d’Urgence – Arrêt d’Urgence 1O- Ø40 – Schneider
Les Boîtes Harmony XALD et XALK sont destinées à supporter les sectionneurs/interrupteurs aux fonctions les plus courantes « marche-arrêt, marche, arrêt, arrêt d’urgence » des commandes industrielles.

Caractéristiques principales :

• Gamme de produits : Harmony XALK
• Type de produit ou de composant : Poste de commande complet
• Nom abrégé d’appareil : XALK
• Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
• Application de la boîte pendante : Fonction d’arrêt d’urgence / Fonction coupure d’urgence
• Couleur de la base du boîtier : Gris clair RAL 7035
• Couleur du capot : Jaune RAL 1021
• Matière : Polycarbonate
• Profil du dispositif de commande : 1 bouton-poussoir coup de poing
• Description des opérateurs : Rouge sans repérage 1 « O »
• Remise à zéro : Tourner pour déverrouiller
• Composition de la boite de commande : 1 bouton-poussoir Ø 40 mm coup de poing, rouge – 1  »O » non marqué
• Fonctionnement des contacts : À action dépendante

Caractéristiques complémentaires :

• Entrée de câble : 1 masque pour entrée de câble <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 <= 12 mm
• Masse du produit : 0.194 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, 0,1 m
• Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
• Course d’actionnement : 1.5 mm état électrique modifié par  »O » / 2.6 mm état électrique modifié par  »F » / 4.3 mm course totale
• Force d’actionnement : 44 N état électrique modifié par  »O » +  »F »
• Durée de vie mécanique : 300000 cycle
• Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
• Couple de serrage : 0.8…1.2 N.m conformément à EN/IEC 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d’argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d’isolement : 600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
