Caractéristiques générales:

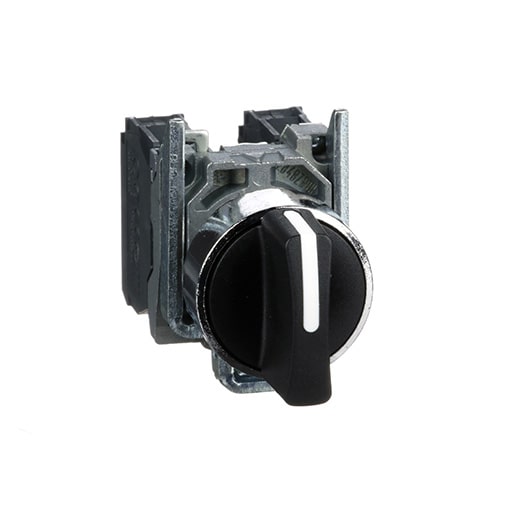

Bouton tournant – 3 positions fixes – 2F – noir – Ø22 – XB4BD33
Ce bouton tournant à manette noire, Harmony XB4, de la marque Schneider Electric, est un commutateur, servant à ouvrir et à fermer manuellement un circuit électrique. Il permet de couper le courant en cas d’urgence ou en présence de court-circuit. Ce bouton tournant se monte en encastré avec un diamètre de fixation de 22 mm. Son raccordement est facile grâce à ses borniers à vis-étrier. Il est spécialement conçu pour les commandes télémécaniques industrielles.

Les avantages du du bouton tournant:

• Produit complet
• Borniers à vis-étrier

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-tournant complet
• Nom abrégé d’appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l’embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l’unité de signalisation : Rond
• Type d’unité de commande : Position maintenue
• Profil de l’unité de commande : Noir manette standard
• Positions de l’unité de commande : 3 positions de +/- 45°
• Description des contacts : 2 « F »
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires du bouton tournant:

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 68 mm
• Description des bornes iso n°1 : (13-14)NO / (23-24)NO
• Masse du produit : 0.105 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Couple de fonctionnement : 0.14 N.m (état électrique modifié par  »F »)
• Durée de vie mécanique : 1000000 cycle
• Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d’argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
