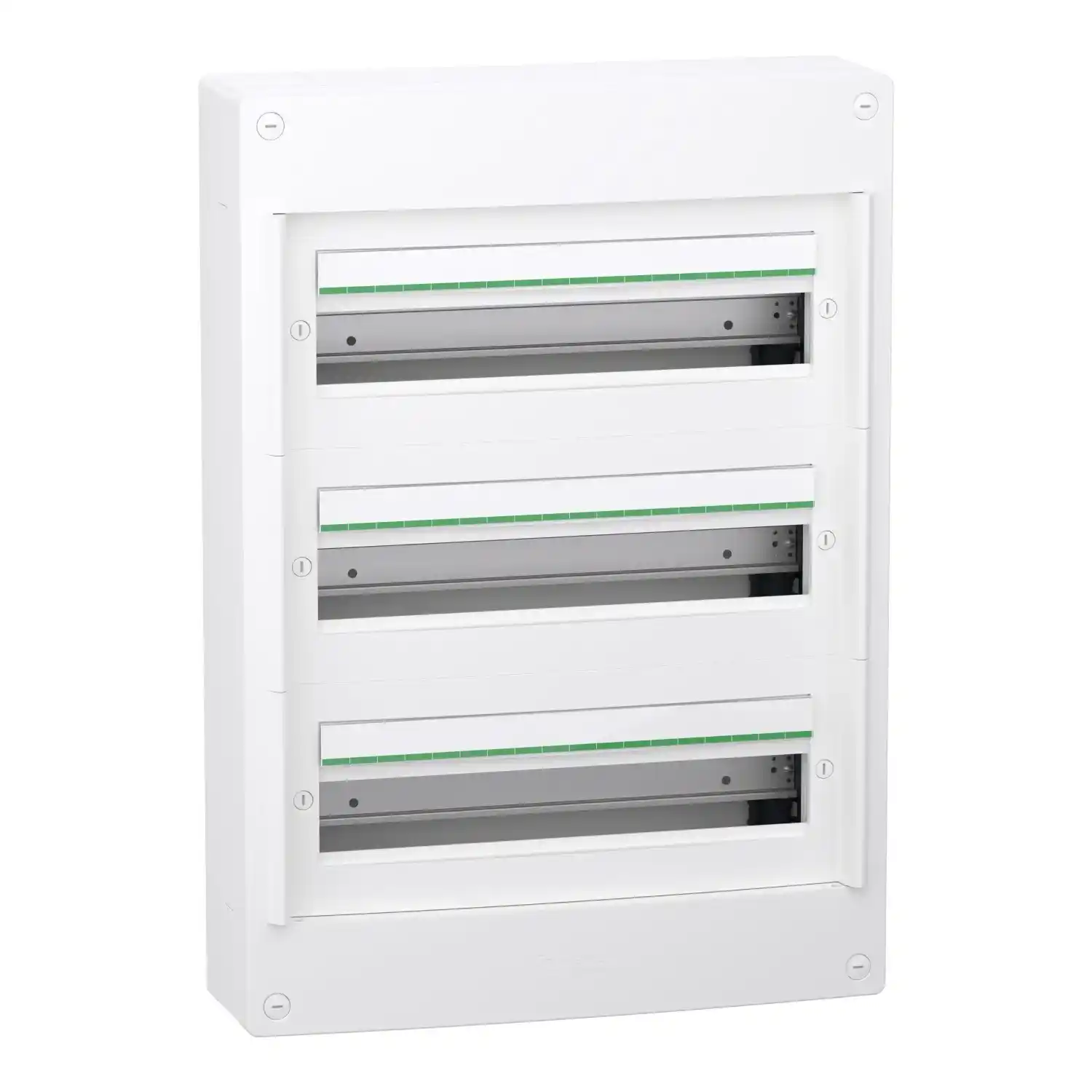

Coffret électrique Schneider Prismaset XS en saillie 3 rangées 18 modules – LVSXT318, Le coffret en saillie PrismaSet XS de Schneider Electric est un équipement de distribution électrique qui peut être utilisé dans des applications résidentielles et de petit tertiaire. Il est livré sans porte et dispose de 3 rangées et 18 modules par rangée. Le coffret est équipé d’un bornier de terre, d’un bornier de phase et d’un bornier de neutre pour faciliter les raccordements et la distribution des circuits électriques. Le coffret est également livré avec 1 bande d’obturateur et 1 plaque arrière.
A quoi sert le produit ? Où l’installer ?
Ce coffret PrismaSeT XS est un coffret en saillie de distribution électrique, en plastique, composé de 3 rangées de 18 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d’appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d’isolation électrique est de classe II.
Qu’est-ce que je reçois quand j’achète cette référence ?
Ce produit se compose de 1 coffret, 1 plastron, 3 étiquettes d’identification, 3 protecteurs d’étiquette, 1 bande d’obturation et du matériel de fixation de câbles. Le boîtier, le plastron et la partie arrière sont en technoplastique. Il est également livré avec 1 bornier de terre, 1 neutre et 1 de phase. Le bornier de terre offre 29 sorties (5x25mm² + 24x4mm²). Les borniers de neutre et de phase offrent 7 sorties (1x35mm² + 6x16mm²).
Quels sont les avantages à l’installation ?
Ce coffret est conçu pour offrir une ergonomie et flexibilité d’installation. Les câbles peuvent entrer par le haut ou le bas du coffret grâce à des plaques d’entrée de câbles amovibles. Il permet une entrée par câble ou par tube. Il est équipé d’une plaque arrière et de 3 rails DIN amovibles, qui facilitent les opérations de câblage et de maintenance.
A quels standards et normes le produit répond-il ?
Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3.
Le saviez-vous ?
Une porte peut être installée sur le coffret, ce qui passera les degrés de protection de IP30 à IP40 et IK08 à IK09.
Caractéristiques générales :
Choisissez du matériel électrique Schneider de qualité parmi la sélection elecpromo.
adaptée à votre logement et conforme aux normes en vigueur.
Caractéristiques techniques:
| Largeur : | Total: 426 mm |
|---|---|
| Hauteur : | Total: 600 mm |
| Profondeur : | Total |
| Profondeur interne : | 115 mm |
| Nombre de modules de 18 mm par rangée : | 18 |
| Nombre de rangées horizontales : | 3 |
| Nombre total de modules de 18 mm : | 54 |
| Pas de 9 mm : | 108 |
| Classe d’isolation électrique : | Classe II |
| Equipement fournis : | 3 étiquette d’identification3 protection d’étiquette3 bornier1 bande d’obturateur1 porte à commander séparément3 rail Din1 plaque arrière |
| Type de plastron : | Modulaire |
| Type de rail : | DIN symétrique |
| Type de châssis plein : | Sans châssis plein |
| Puissance dissipée en W : | 56 W |
| [In] courant assigné d’emploi : | 125 A |
| [Ui] tension assignée d’isolement : | 400 V |
| Entrée de câble : | Câble ou tubePlaques découpéesJonctionPlaques amovibles |
| Nombre de borniers : | 1 terre avec 29 départs1 neutre avec 7 départs1 phase avec 7 départs |
| Départs du bornier répartiteur : | 5 x 25 mm² + 24 x 4 mm² pour terre1 x 35 mm² + 6 x 16 mm² pour neutre1 x 35 mm² + 6 x 16 mm² pour phase |
| Mode de raccordement : | Connexion à vis (terre) , 5 x6…25 mm²Push-in (terre) , 24 x1,5…4 mm² (souple) Push-in (terre) , 24 x6 mm² (rigide ou semi-rigide) Connexion à vis (neutre) , 1 x35 mm²Connexion à vis (neutre) , 6 x16 mm²Connexion à vis (phase) , 1 x35 mm²Connexion à vis (phase) , 6 x16 mm² |
| Matière du coffret : | Partie arrière |
| Poids du produit : | 4,500 kg |
| Couleur : | Habillage: blanc (RAL 9003)Plaque avant: blanc (RAL 9003) |
| Segment de marché : | RésidentielPetits bâtiments |
