PrismaSeT XS – Coffret saillie 4 rangées 18 modules – sans porte – LVSXT418

A quoi sert le produit ? Où l’installer ?

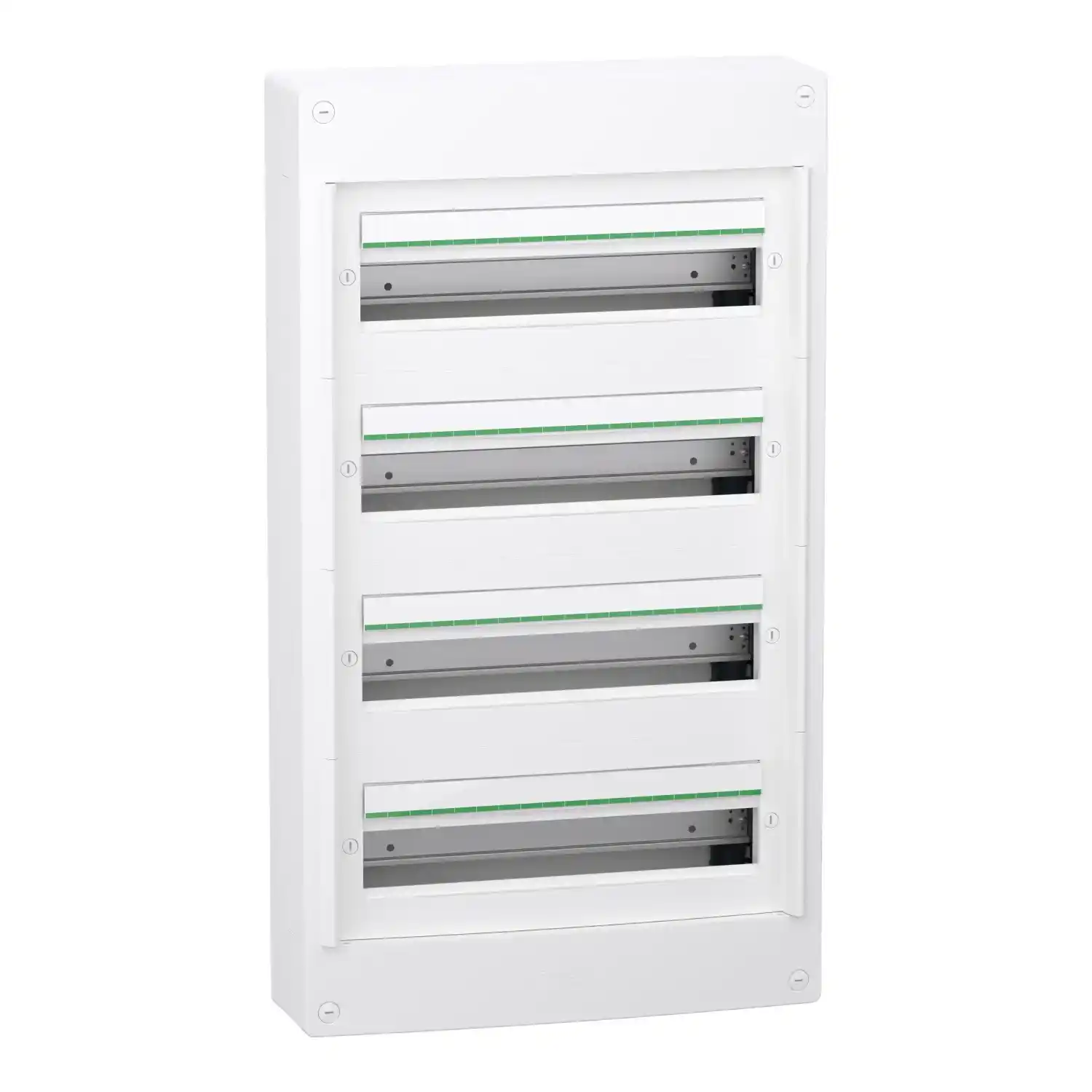

Ce coffret PrismaSeT XS est un coffret en saillie de distribution électrique, en plastique, composé de 4 rangées de 18 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d’appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d’isolation électrique est de classe II.

Qu’est-ce que je reçois quand j’achète cette référence ?

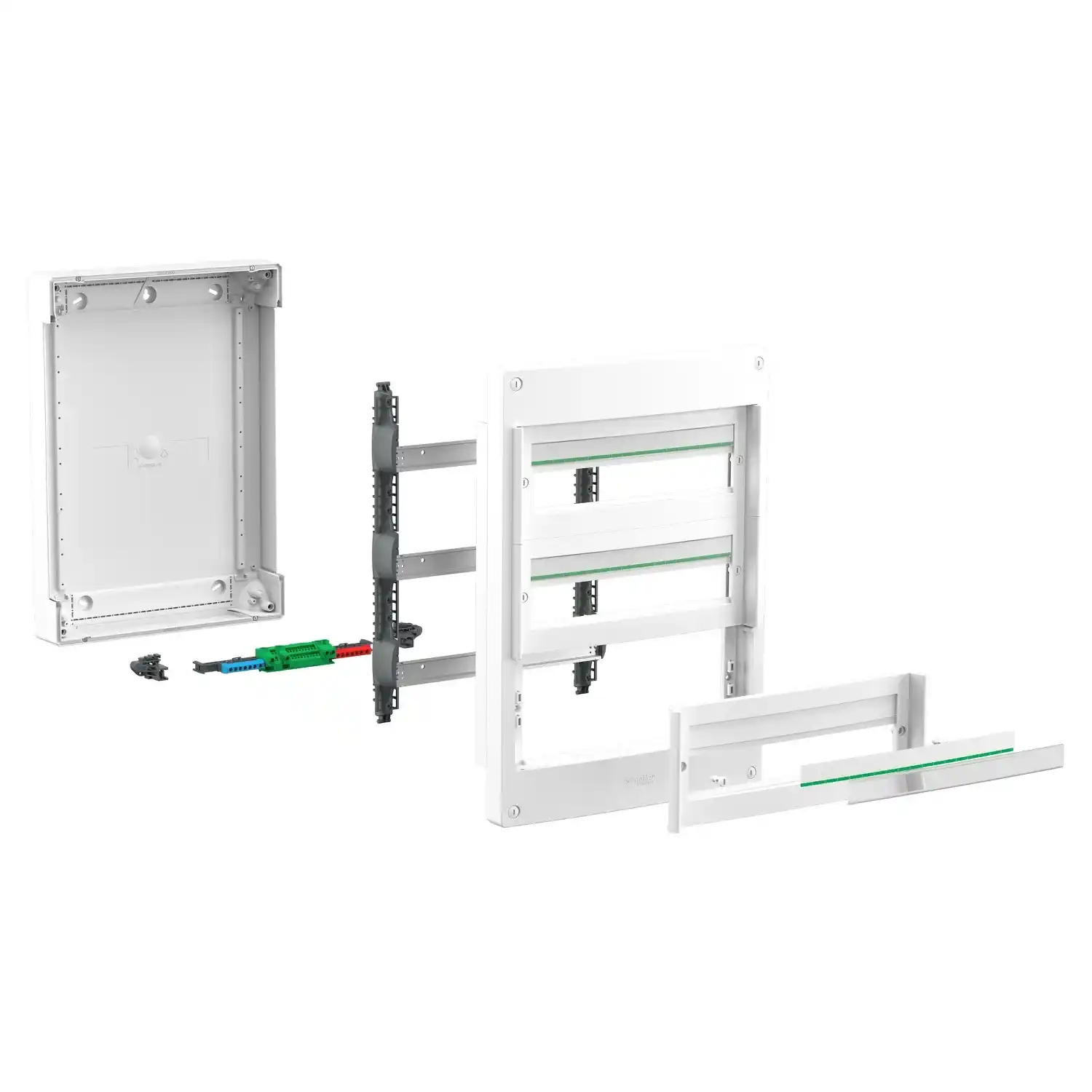

Ce produit se compose de 1 coffret, 1 plastron, 4 étiquettes d’identification, 4 protecteurs d’étiquette, 1 bande d’obturation et du matériel de fixation de câbles. Le boîtier, le plastron et la partie arrière sont en technoplastique. Il est également livré avec 1 bornier de terre, 1 neutre et 1 de phase. Le bornier de terre offre 38 sorties (6x25mm² + 32x4mm²). Les borniers de neutre et de phase offrent 7 sorties (1x35mm² + 6x16mm²).

Quels sont les avantages à l’installation ?

Ce coffret est conçu pour offrir une ergonomie et flexibilité d’installation. Les câbles peuvent entrer par le haut ou le bas du coffret grâce à des plaques d’entrée de câbles amovibles. Il permet une entrée par câble ou par tube. Il est équipé d’une plaque arrière et de 4 rails DIN amovibles, qui facilitent les opérations de câblage et de maintenance.

A quels standards et normes le produit répond-il ?

Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3.

Le saviez-vous ?

Une porte peut être installée sur le coffret, ce qui passera les degrés de protection de IP30 à IP40 et IK08 à IK09.

Les avantages du produit :

• Peut être utilisé dans des applications résidentielles et de petit tertiaire.
• Livré avec un bornier de terre, un bornier de phase et un bornier de neutre pour faciliter les raccordements.
• Livré avec une bande d’obturateur et une plaque arrière pour une installation facile.
• Conforme aux normes internationales CEI, ce qui garantit une qualité supérieure et une sécurité accrue.

Caractéristiques du produit :

• Type de plastron : Modulaire
• Type de rail DIN : symétrique
• Puissance dissipée en W : 50 W
• In courant assigné d’emploi : 90 A
• [Ui] tension assignée d’isolement : 400 V
• Borniers : 1 terre avec 24 départs / 1 neutre avec 7 départs / 1 phase avec 7 départs
• Matériaux et coloris : Techno-plastique Blanc
• Dimensions :
  • Hauteur : 800 mm
  • Largeur : 426 mm
  • Profondeur totale : 125 mm
  • Interne : 115mm
• Poids : 5.5 kg
• IK08 sans porte
• IP30 sans porte
