Caractéristiques générales:

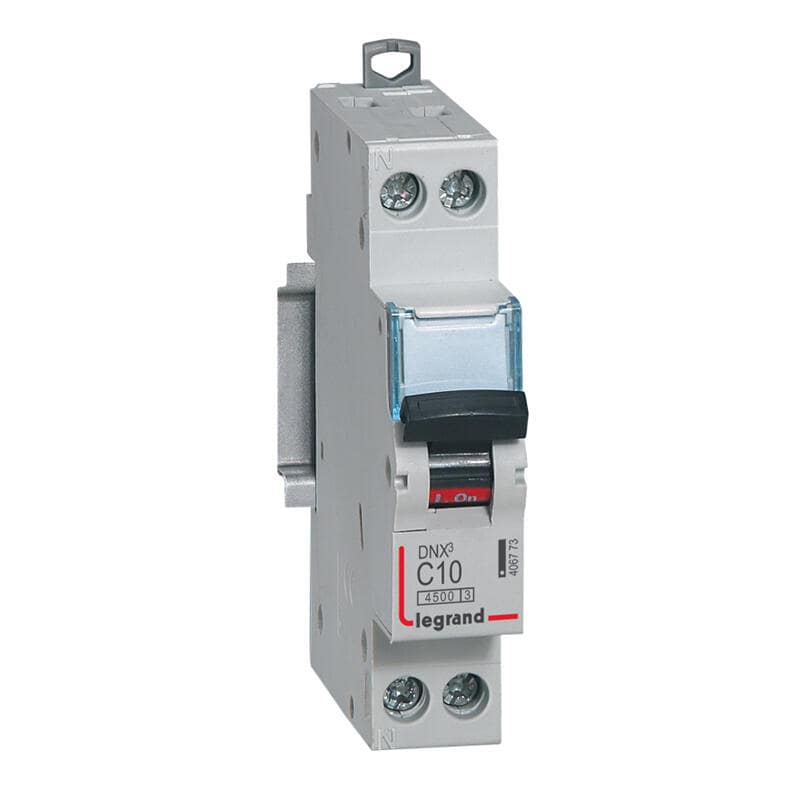

Legrand 406773 – disjoncteur 10A Ph+N à vis courbe C 4.5kA 230V
servant à interrompre le courant électrique en cas d’incident sur un circuit électrique.
il évite la possibilité d’un court-circuit électrique quand il ya une surcharge du courant, dans une installation.
Déclenchement automatique lorsqu’il y a un surplus de courant dans le circuit.
Facile à connecter, il est doté de trois (3) types de connexion dont auto/auto (arrivée haute par bornes
automatiques et sortie basse par bornes automatiques), auto/vis (arrivée haute par bornes automatiques et sortie basse par bornes à vis) et aussi vis/vis (arrivée haute et sortie basse par bornes à vis).
Grâce à son pouvoir de coupure (4500 – NF EN 60898-1 – 230 V~ – 50 Hz, 6 kA – EN 60947-2 – 230 V~) en cas de surtension ou sous-tension, il protège ainsi toutes les installations électriques dans une maison, un bureau ou dans un bâtiment industriel.
Les caractéristiques du Disjoncteur Legrand DNX3 Disjoncteur 10A Ph+N :
Conforme à la norme NF EN 60898-1
Reçoit les auxiliaires de signalisation et de commande
Appareil limiteur
Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
Le pôle de Phase assure la protection et le sectionnement du circuit Phase
Le pôle de Neutre assure le sectionnement du circuit Neutre
1 module : 17,8 mm
Les caractéristiques techniques du DNX3 Disjoncteur 10A Ph+N :
Intensité nominale : 10 A
Polarité : 2 pôles dont 1 pôle protégé et 1 pôle neutre
Courbe C de déclenchement magnétique : entre 5 et 10 ln
Tension et fréquence nominale : 230 V~ et 50 Hz avec tolérances normalisées
Type de conducteur : câble cuivre ou peigne d’alimentation
Résistance à la chaleur et au feu de l’enveloppe : tenue à l’épreuve du fil incandescent à 960°C selon la norme IEC/EN 60898-1
Tension minimale de fonctionnement : U=12 V AC/DC
Tension maximale de fonctionnement : U= 250 V/ 50Hz
La marque Legrand propose une diversité d’appareillages modulaires afin de répondre à différents besoins d’une installation électrique domestique.
Conformément à l'article L.221-18 du Code de la Consommation, vous disposez d’un délai de 14 jours après réception de votre commande pour faire votre demande de retour (hors produit sur mesure) et nous retourner les articles que vous souhaitez. En savoir plus sur les retours gratuits
Le disjoncteur Legrand DNX³4500 10A courbe C s'installe en tête de ligne pour protéger les circuits d'éclairage et prises de courant 16A selon la NF C 15-100. Compatible avec les sections de 1,5mm² à 2,5mm², il convient aux installations résidentielles et tertiaires en montage apparent ou encastré dans coffret modulaire. L'intensité admissible de 10A permet d'alimenter jusqu'à 8 points d'éclairage ou 5 prises 16A avec limitation de la chute de tension.
Données techniques clés
Sections compatibles : 1,5mm² à 2,5mm² rigide/souple
Intensité admissible : 10A courbe C, pouvoir de coupure 4,5kA
Protection IP20/IK08 pour coffrets TGBT et distribution
Conforme NF EN 60898-1 et marquage CE obligatoire
Raccordement par bornes à vis, serrage 2Nm maximum
Questions fréquentes
Quelle section de câble pour ce disjoncteur 10A ?
Utilisez du 1,5mm² pour l'éclairage et 2,5mm² pour les prises 16A, en respectant les longueurs DTU pour éviter les chutes de tension sur les circuits terminaux.
Compatible avec quels types d'installations ?
Parfait pour les logements collectifs et locaux tertiaires, montage en coffret apparent ou encastrement sous-fourreau, intégration directe depuis le TGBT principal.
