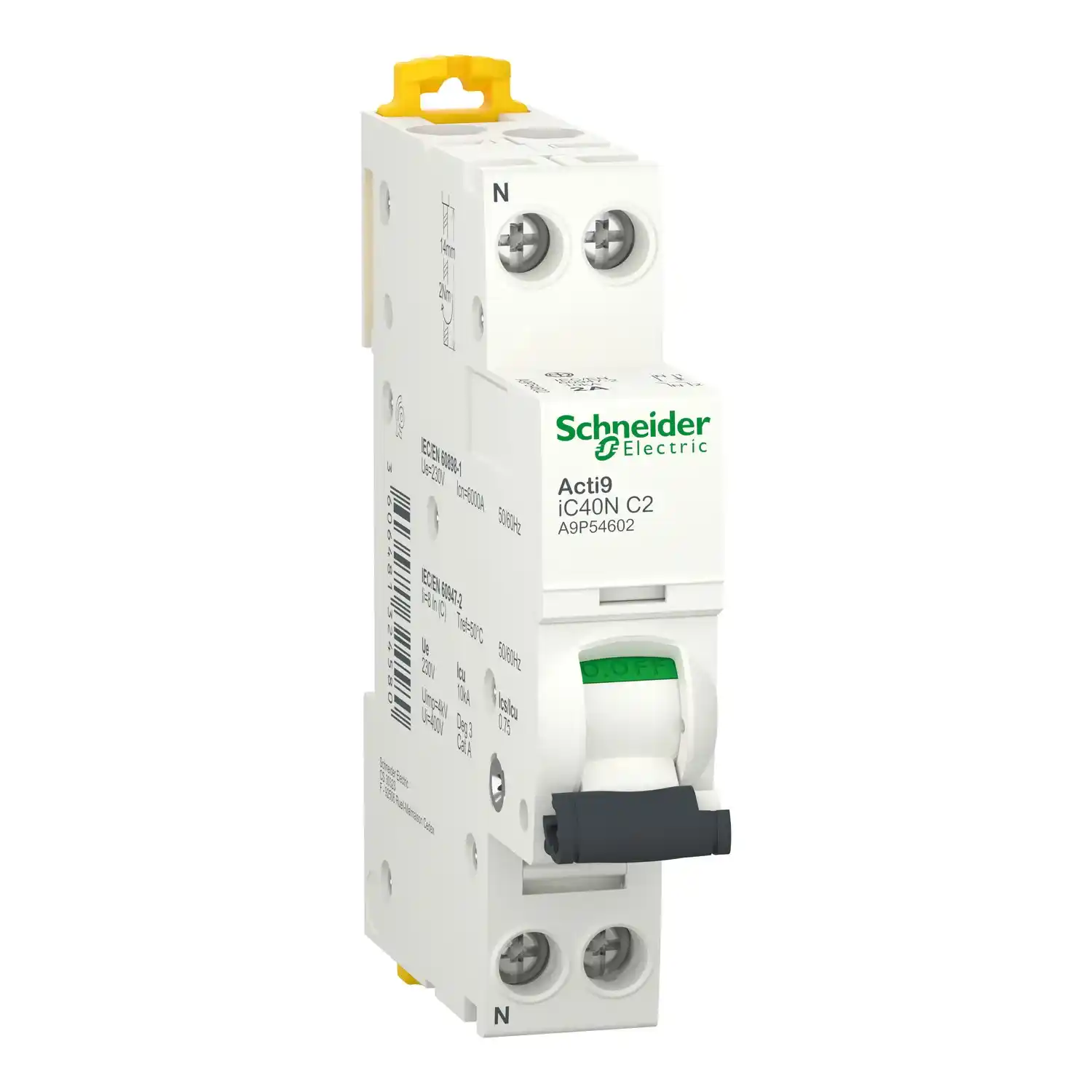

Disjoncteur 2A courbe C – 1P+N – 6000A/10kA – Acti9 iC40N – A9P54602

Ce produit Acti9 iC40N est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 1P+N avec 1 pôle protégé et 2 A en courant nominal et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 10 kA à 230 VCA selon la norme EN/IEC 60947-2 et 6 000 A à 230 VCA selon la norme EN/IEC 60898-1. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d’isolation. L’installation et le câblage sont simplifiés grâce à la fonction de clipsage et à la facilité de maintenance. Il a une endurance électrique allant jusqu’à 20000 cycles et une endurance mécanique allant jusqu’à 20000 cycles. La tension de fonctionnement Ue est de 230 VCA. La tension d’isolement nominale Ui est de 400 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 2 espacements de 9 mm. Le degré de pollution est de 3. Le produit est blanc (RAL9003). Les dimensions sont (L) 18 mm x (H) 85 mm x (P) 74 mm. Le poids est de 120 g. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.

Caractéristiques principales :

• Gamme : Acti9
• Nom du produit : Acti9 iC40
• Type de produit : Disjoncteur miniature
• Nom de l’appareil : iC40N
• Description des pôles : 1P+N
• Nombre de pôles protégés : 1
• Position du pôle neutre : Gauche
• [In] Courant assigné d’emploi : 2A
• Type de réseau : CA
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C

Caractéristiques supplémentaires :

• Pouvoir de coupure : 10 kA lcu à 230V CA 50/60 Hz | 6000A lcn à 230V CA 50/60 Hz
• Aptitude au sectionnement : Oui, conforme à EN/CEI 60947-2
• Fréquence du réseau : 50/60 Hz
• [Ui] Tension assignée d’isolement : 400 V CA 50/60 Hz conforme à EN/CEI 60947-2
• Type de commande : Par maneton
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 2

Fiche E-Catalogue
