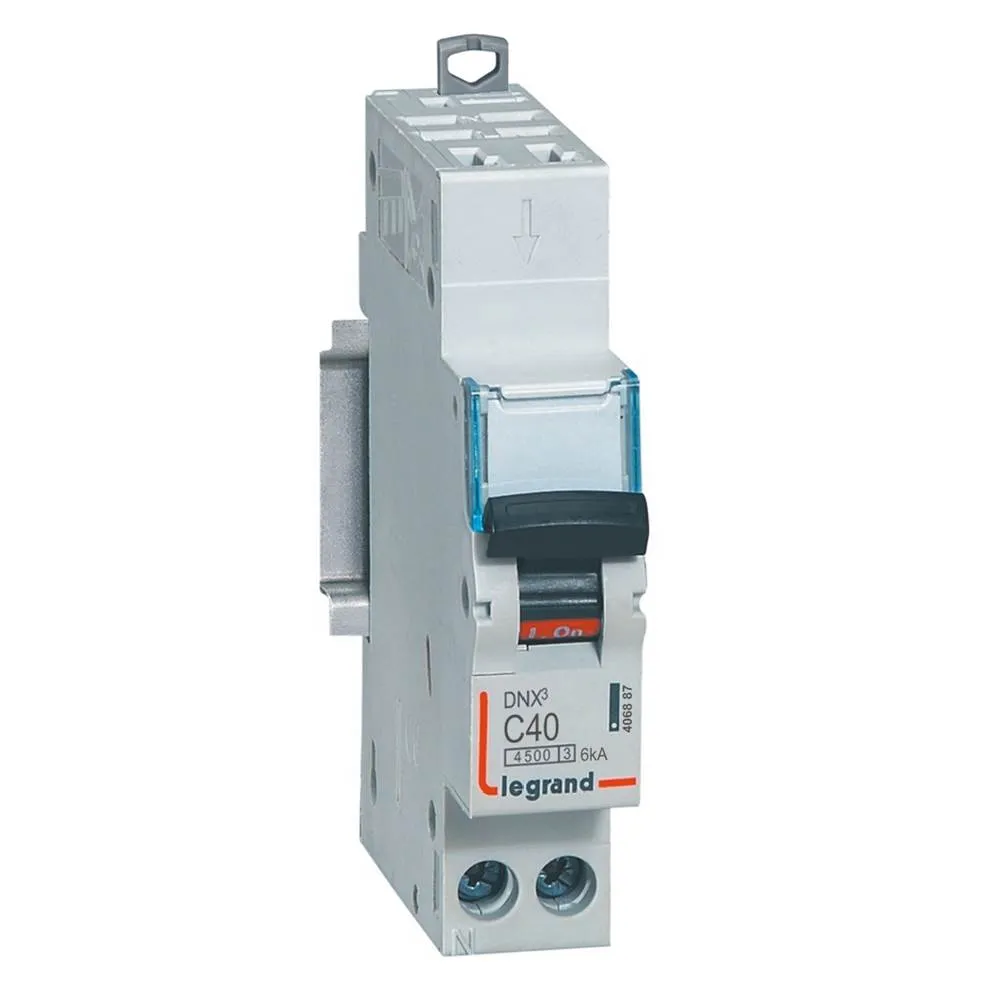

Disjoncteur Legrand dnx³ 4500 6ka – vis/vis – u+n 230v~ 40a – courbe c – départ

Disjoncteur Legrand dnx³ 4500 6ka – vis/vis – u+n 230v~ 40a – courbe c – départ

Ce disjoncteur phase et neutre DNX34500, de la marque Legrand, sert à protéger les circuits contre les courts-circuits et les surintensités. Son déclencheur magnétique courbe C coupe automatiquement le courant en cas de court-circuit ou à la détection de surcharge d’une valeur de 6 kA. Ce disjoncteur bipolaire est idéal pour la protection du tableau de distribution monophasé, d’une intensité de 40 A, avec une tension de 230 V. Il est doté de borne à raccordement à vis : arrivée haute et sortie basse. Il se monte aussi facilement sur le rail symétrique du coffret grâce à son module DIN 35 mm.

Les avanatges du produit :

• Arrivée haute et sortie basse par bornes à vis
• Peut être utilisé en installation résidentielle ettertiaire grâce à son pouvoir de coupure élevé$
• Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
• Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé – Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Caractéristiques du produit :

• Vis/vis
• In : 40 A
• Nombre de modules : 1
• Intensité nominale : 40 A
• Tension nominale : 230 V
• Fréquence : 50 Hz
• Courbe : C
• Seuil de déclenchement : 5 à 10 x In
• Pouvoir de coupure : 6 kA
• Protection des bornes contre les contacts directs : IP20
• Protection de la face avant contre les contacts directs : IP40
• Protection contre les chocs mécaniques IK02
• Température de fonctionnement : – 25 °C à + 70 °C
• Température de stockage : – 40 °C à + 70 °C

Fiche E-Catalogue

Tout le matériel électrique de la marque Legrand, disponible sur elecpromo, permet de répondre aux différents besoins d’une installation électrique domestique.

Caractéristiques techniques

Information sur la gamme

Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d’installation en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu’à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu’avec dispositif de détection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d’alimentation.
