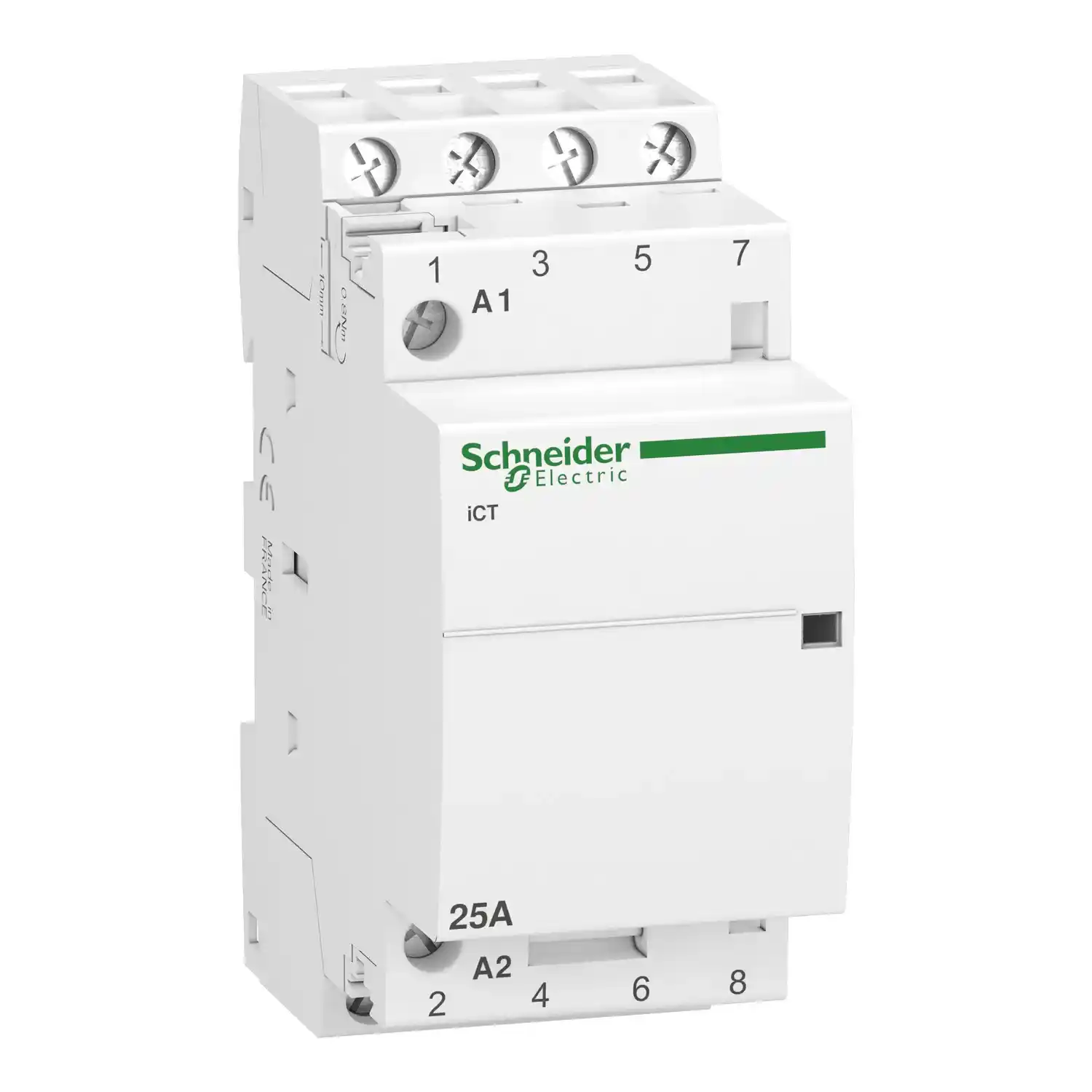

Acti9, iCT contacteur 25A 4NO 230-240VCA 50Hz CE – A9C20834

À savoir : A9C20834 cette référence est une référence Européenne.

Acti9, iCT contacteur 25A 4NO 230-240VCA 50Hz – A9C20834, Cet Acti9 iCT est un contacteur modulaire. Il s’agit d’un dispositif de télécommande 4P avec 4 contacts normalement ouverts. Le courant nominal d’entrée est de 25 A pour AC-7a et de 8,5 A pour AC-7b. La tension assignée d’emploi Ue est de 400 VCA. La tension de commande Uc est de 220 VCA à 240 VCA. Ce dispositif pourrait être utilisé pour les circuits de contrôle. Sa tension assignée d’emploi est de 250 V/CA ou 300 V/CC et son courant nominal est de 4 A. Sa résistance de contact est de 5000 µOhm et sa résistance isolante minimale est de 1 GΩ. Ce dispositif peut être utilisé pour commuter à distance de petits moteurs (ventilateurs, mélangeurs) ou pour des applications de système CVC. Ce produit est conforme à la norme CEI/EN 61095. La résistance électrique peut atteindre 100 000 cycles pour AC-7A ou AC-1, 30 000 cycles pour AC-7C, AC-7B, AC-3, AC-5A ou AC-5B. Le nombre maximum d’opérations de commutation est de 100 par jour. La tension d’isolement nominale Ui est de 500 VCA. La tension de tenue aux ondes de choc Uimp est de 4 kV. Le degré de pollution est de 2. Il est montable sur rail DIN. Sa largeur est de 4 pas de 9 mm. La couleur du produit est le blanc (RAL9003). Les dimensions sont (W) 81 mm x (H) 36 mm x (D) 60 mm. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le coffret. La température de fonctionnement est de -5°C à 60°C. La température de stockage est de -40°C à 70°C.

Caractéristiques générales :

• Gamme de produit : Acti9
• Réf.A9C20834/A9C24834
• Nom du produit : Acti9 iCT
• Type de produit ou équipement : Contacteur
• Nom de l’appareil : ICT
• Application : Moteur-chauffage-éclairage
• Pôles : 4P
• [Ie] courant assigné d’emploi : 25 A AC-7A / 8,5 A AC-7B
• composition des pôles : 4F
• Type de réseau : CA
• Type de commande : Contrôle à distance
• [Uc] tension circuit de commande : 220…240 V CA 50 Hz

Caractéristiques complémentaires :

• Fréquence du réseau : 50 Hz
• [Ue] tension assignée d’emploi : 400 V c.a. 50 Hz
• Puissance maximum : 1,6 W à 400 V c.a.
• [Ui] tension assignée d’isolement : 500 V c.a. 50/60 Hz
• [Uimp] tension assignée de tenue aux chocs : 4 kV
• Type de signal de commande : Maintenu
• Fréquence de commutation : 100 opérations de commutation/jour
• Signalisation locale : Indicateur d’action
• Consommation moyenne au maintien en VA : 4,6 VA
• Consommation moyenne à l’appel en VA : 34 VA
• Mode d’installation : Enclipsable
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 4
• Hauteur : 81 mm
• Largeur : 36 mm
• Profondeur : 60 mm
• Couleur : Blanc
