A9R11480 – Interrupteur différentiel tétrapolaire 30mA – 80A – Type AC – Schneider Acti9 iID

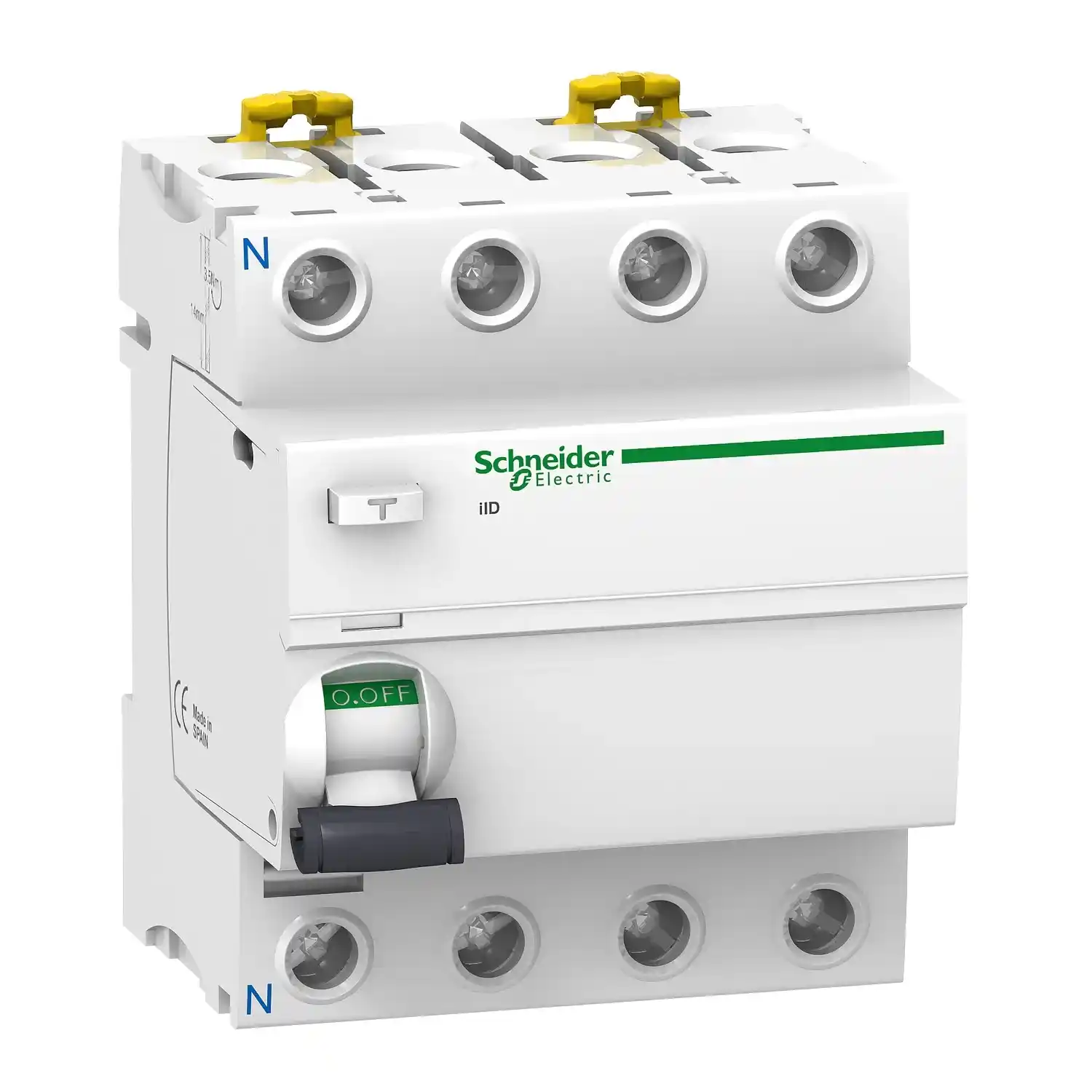

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s’agit d’un disjoncteur 4P avec un courant nominal In de 80 A, une sensibilité de fuite à la terre de 30 mA et une classe de protection de type CA. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d’incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d’intervention en affichant l’appareil défectueux avec un indicateur mécanique sur la face avant.

Ce produit est également doté d’une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. Il a une endurance électrique allant jusqu’à 10000 cycles et une endurance mécanique allant jusqu’à 20000 cycles. La tension de fonctionnement Ue est comprise entre 380 VCA et 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN.

La largeur en pas de 9 mm est de 8. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,37 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -5 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.

Caractéristiques principales :

• Gamme : Acti 9
• Type de produit ou de composant : Protection différentielle
• Nom abrégé d’appareil : IID
• Description des pôles : 4P
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 80 A – 80 A
• Type de réseau : AC
• Sensibilité du différentiel : 30 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pouvoir assigné de coupure et fermeture : Im 1500 A / Idm 1500 A
• Courant nominal de court-circuit conditionnel : 10 kA

Caractéristiques complémentaires :

• Position de l’appareillage dans l’installation : Départ
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 400 V AC 50/60 Hz conformément à EN 61008-1 / 400/415 V AC 50/60 Hz conformément à IEC 61008-1
• Residual current tripping technology : Indépendant de la tension
• [ui] tension assignée d’isolement : 500 V
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
• Pas de 9 mm : 8
• Hauteur : 91 mm
• Largeur : 72 mm
• Profondeur : 73.5 mm
• Masse du produit : 0.37 kg
• Couleur : Blanc
• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : AC-1 : 10 000 cycles
• Mode de raccordement : Terminal simple haut ou bas 1 câble(s) 1…35 mm² rigide sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 14 mm (haut ou bas)
• Couple de serrage : 3.5 N.m (haut ou bas)
