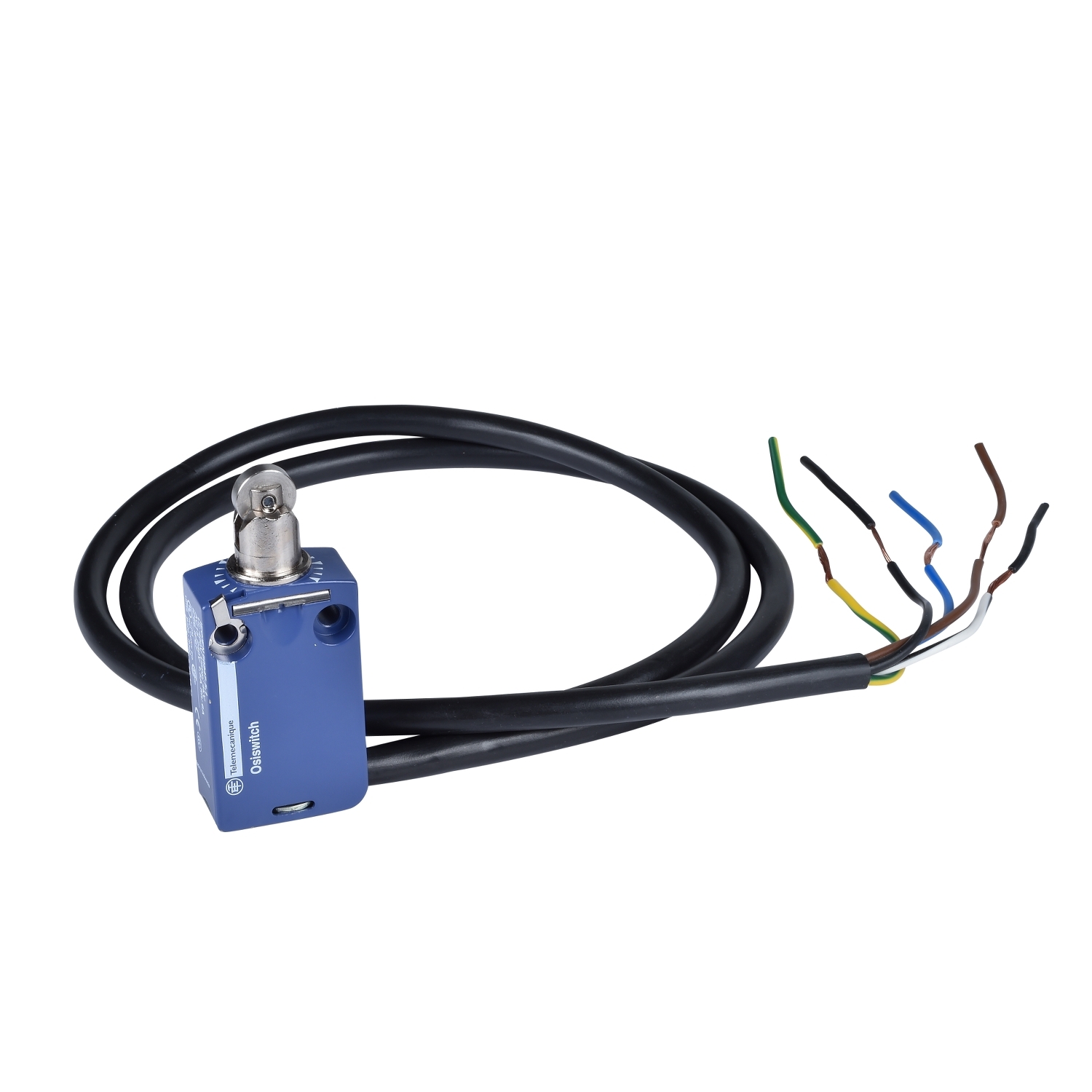

Interrupteur de position poussoir à galet acier – 1”O” + 1”F” – OsiSense XCKP – XCMD2102L1

Cette Interrupteur de position  XCMD2102L1 de Schneider est un commutateur fin de course OsiSense XC. C’est un fin de course miniature pré-cablé conçu pour répondre aux normes internationales. Ce commutateur a un corps en métal avec un design modulaire.

Caractéristiques du de l’interrupteur de position poussoir :

• Gamme de produits : OsiSense XC
• Nom de gamme : Format standard
• Type de produit ou de composant : Commutateur de fin de course
• Nom abrégé d’appareil : XCMD
• Forme du capteur : Miniature
• Type de carter : Fixe
• Type de tête : Tête de piston
• Matière : Métal
• Matière du corps : Zamak
• Matière de la tête : Zamak
• Mode de fixation : Par le corps
• Mouvement tête de commande : Linéaire
• Type d’unité de commande : Poussoir avec galet à rappel métal
• Type d’approche : Approche latérale 2 directions
• Nombre de pôles : 2
• Description des contacts : 1  »O » + 1  »F »
• Fonctionnement des contacts : À action brusque

Caractéristiques complémentaires de l’interrupteur de position:

• Mouvement d’attaque : Avec came 30°
• Raccordement électrique : Connecteur à câble amovible
• Longueur du câble : 1 m
• Composition du câble : 5 x 0,75 mm²
• Matière de l’isolant du fil : PvR
• Forme d’isolation entre contacts : Zb
• Ouverture positive : Avec
• Force minimale pour ouverture positive : 35 N
• Effort minimal d’actionnement : 7 N
• Vitesse d’attaque maximale : 0.5 m/s
• Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
• [ui] tension assignée d’isolement : 300 V niveau de pollution 3 conformément à UL 508 / 400 V niveau de pollution 3 conformément à IEC 60947-5-1 / 300 V niveau de pollution 3 conformément à CSA C22.2 No 14
• Résistance entre bornes : <= 25 M’ conformément à IEC 60255-7 catégorie 3
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60664 / 4 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 6 A par gG cartouche fusible
• Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
• Durée de vie mécanique : 10000000 cycle
• Largeur : 30 mm
• Hauteur : 50 mm
• Profondeur : 16 mm
• Masse du produit : 0.185 kg

Fiche E-catalogue

Caractéristiques

[table id=1206 /]
