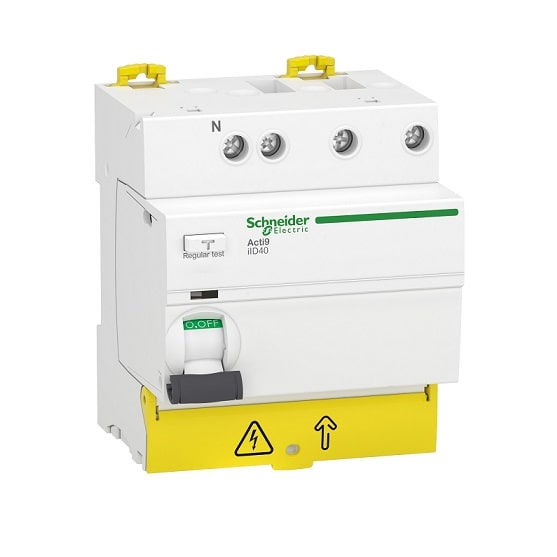

Interrupteur différentiel tête de groupe – 3P+N 40A 300mA type AC – A9R73740

Interrupteur différentiel Acti9 iID40 tête de groupe triphasé (3P+N) 40A de type AC de sensibilité 300mA de marque Schneider Electric, gamme Acti9. Courant assigné de court-circuit conditionnel 10 kA (avec disjoncteur, égal au pouvoir de coupure). Assure la protection différentielle des circuits de distribution terminale et le sectionnement. Particulièrement adapté pour la protection de « tête de groupe » : avec une arrivée des câbles par le bas, l’interrupteur différentiel iIG40 permet l’alimentation directe du peigne par les bornes situées sur le dessus de l’appareil
Type AC : Pour un usage courant, protège contre les déclenchements intempestifs dus aux surtensions passagères (coup de foudre, manoeuvre d’appareillage sur le réseau…).

Caractéristiques de l’Interrupteur différentiel

• Gamme : Acti9
• Nom du produit : Acti9 iIG40
• Fonction produit : Interrupteur différentiel
• Nom de l’appareil : IIG40
• Description des pôles : 3P + N
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 40 A
• Type de réseau : CA
• Sensibilité du différentiel : 300 mA
• Temporisation : Instantané
• Type : Type AC
• Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
• Labels qualité : NF

Détails de l’Interrupteur différentiel:

• Position de l’appareillage dans l’installation : Groupe d’arrivées
• Fréquence du réseau : 50 Hz
• [Ue] tension assignée d’emploi : 380…415 V CA 50 Hz
• Technologie différentiel : Indépendant de la tension
• Pouvoir assigné de coupure et fermeture : Idm 1500 A
• Courant nominal de court-circuit conditionnel : 10000 A
• [Ui] tension d’isolement : 500 V CA 50 Hz
• [Uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Compatibilité des répartiteur, peigne, jeu de barres : Haut: dent
• Pas de 9 mm : 8
• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 74 mm
• Poids du produit : 345 g
• Couleur : Blanc
• Endurance mécanique : 20000 cycle
• Endurance électrique : 15000 cycle
• Verrouillages optionnels : Dispositif de cadenassage
• Type de raccordement : Bornes type tunnel bas1?35 mm² rigideBornes type tunnel bas1?25 mm² soupleBornes type tunnel haut1?16 mm² rigideBornes type tunnel haut1?10 mm² souple
• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
• Couple de serrage : 3,5 N.m bas2 N.m haut

Schneider présente des gammes variées de matériel électrique permettant de réaliser une installation tertiaire complète.
