Caractéristiques générales:

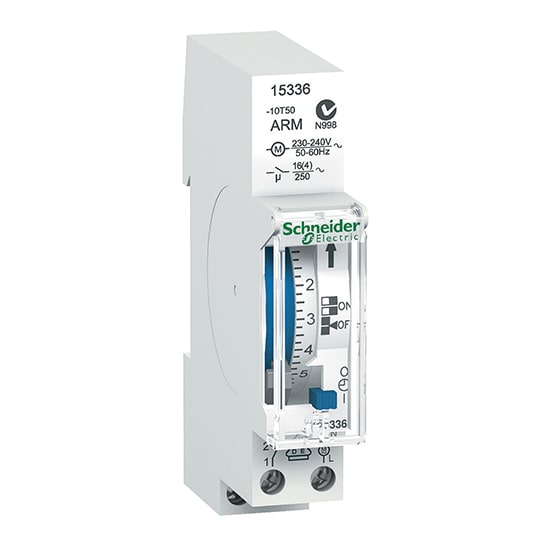

Interrupteur horaire mécanique ih multi 9 cycle 24 h 1 of – 15336
Cet interrupteur horaire électromécanique Acti9 IH, de la marque Schneider Electric, est un dispositif électrique permettant la programmation de la mise sous tension et hors tension automatique d’un circuit. Il est généralement utilisé pour planifier l’allumage et l’extinction d’un circuit d’éclairage. Cet appareil dispose d’une interface mécanique programmable sur un cycle de 24 h avec un intervalle de 15 min, pour la commutation d’une lampe. Cet interrupteur horaire est en mesure de contrôler automatiquement le fonctionnement des appareils lumineux installés sur un réseau de 4 à 16 A, avec une puissance pouvant aller jusqu’à 1000 W.

Caractéristiques principales :

• Gamme : Acti 9
• Nom du produit : Acti 9 IH
• Nom de l’appareil : IH
• Fonction produit : Minuterie mécanique
• Nombre de canaux : 1
• Fonctions disponibles : Inverseur temporel manuel

Caractéristiques complémentaires du interrupteur horaire:

• Fonction de l’appareil : Bâtiment
• Type de charge : Ampoule halogène 230 V CA, ( 1000 W )Ampoule incandescence 230 V CA, ( 1000 W )7 lampe fluocompacte, ( 11 W )7 lampe fluocompacte, ( 15 W )7 lampe fluocompacte, ( 20 W )7 lampe fluocompacte, ( 7 W )10 parallel-corrected fluorescent tube, balast : conventional ballast, ( 58 W )15 parallel-corrected fluorescent tube, balast : conventional ballast, ( 40 W )3 parallel-corrected fluorescent tube, balast : conventional ballast, ( 100 W )
• Durée de cycle : 24 h
• Précision de mesure : +/- 1 s/jour 20 °C
• Nombre maximal de commutations : 48 ON – 48 OFF
• Durée minimale de l’intervalle : 15 mn
• Type de réglage : Temps de commutation manuelle
• Puissance consommée en va maximale : 2,5 VA
• Courant commuté maximum : 16 A – 250 V CA pf = 14 A – 250 V CA pf = 0.6
• [ue] tension assignée d’emploi : ( +/- 10 % ) 230 V CA 50/60 Hz
• Durée de vie de la batterie : 10 an
• Temps de sauvegarde : Sauvegarde de la programmation et de l’heure 100 heures
• Support de montage : Rail DIN
• Pas de 9 mm : 2
• Couleur : Blanc (RAL 9003)
• Mode de raccordement : Bornes à vis
• Degré d’étanchéité ip : IP20 B
• Largeur : 18 mm
• Hauteur : 90 mm
• Profondeur : 66 mm
• Poids : 0,101 kg

Schneider présente des gammes variées de matériel électrique permettant de réaliser une installation domestique complète.

Fiche E-catalogue
