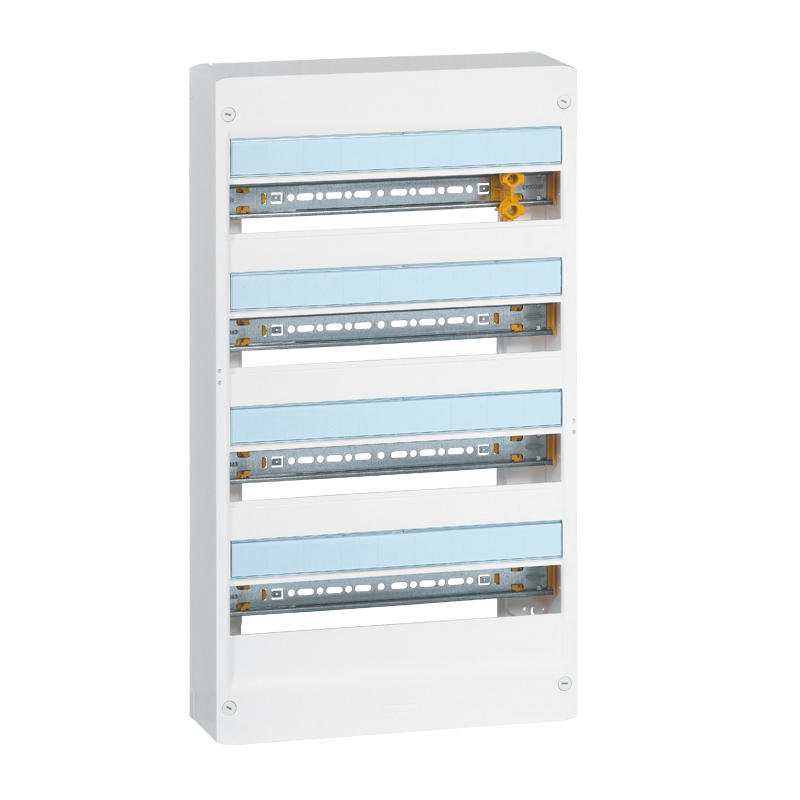

LEGRAND Drivia Tableau électrique nu 4 rangées 18 modules – 401224

LEGRAND Drivia Tableau électrique nu 4 rangées 18 modules – 401224

Ce Coffret Drivia, 18 Modules à 4 rangées, de la marque Legrand, assure le regroupement en un seul endroit de tous les appareils électriques de protection, de contrôle et de commande d’un local. Il est équipé de rails extractibles et inclinables en trois positions. Il est également muni de rangées réorganisables permettant de fixer des différents dispositifs : interrupteur différentiel, disjoncteur différentiel, contacteur, télérupteur… Ce tableau électrique se monte sur des goulottes GTL  ou sur tout type de mur.

Caractéristiques générales :

• Avec rail inclinable 3 positions et extractible pour faciliter le câblage
• Possibiliter de rajouter une porte blanche ou transparente
• Pour choisir la taille de votre tableau électrique , prévoir une réserve de 20% pour rajouter des appareils de protection et des commandes additionnelles

Caractéristiques du produit :

• rails pivotants 3 positions et extractibles
• espace sous rails : 40 mm
• entraxe entre rails 125 mm
• classe II avec plaques de fond isolantes
• IP 30 – IK 05 (IP 40 – IK 07 avec porte)
• Livrés avec :
  • bornier à connexion automatique IP 2X pour conducteurs de protection
  • borniers Phase et Neutre IP 2X (sauf réf. 4 012 21)
  • obturateurs séparables par module et demi-module
  • accessoires de pré-fi xation sur goulotte GTL (ou sur mur) DRivia clip
  • porte plans adhésif + 1 porte-étiquette par rangée + planche d\’étiquettes et bandeau de repérage des appareils modulaires
• Se montent sur goulottes GTL (saillie), dans bac d\’encastrement ou sur mur
• Haut. : 625 mm
• Larg. : 355 mm
• Ep. : 103.5 mm

Trouvez tout le matériel dont vous avez besoin pour l’installation électrique de votre logement parmi l’offre de la marque Schneider présente sur elecpromo.

Fiche E-catalogue

Caractéristiques techniques

Information sur la gamme

Tableau électrique et coffret de communication DRIVIA : complet et innovant. Les coffrets 13 et 18 modules par rangée peuvent être installés en résidentiel ou en petit tertiaire grâce à sa conformité à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur). L’installation peut se faire directement au mur, ou sur goulotte GTL en saillie ou en encastré grâce aux connecteurs Drivia Clip. Il est également possible de jumeler des coffrets à la verticale ou à l’horizontale avec des cavaliers de liaison Drivia Easy. La fixation est facile et rapide grâce à l’accessoire DRIVIA clip qui permet une fixation du chassis du coffret sur la goulotte GTL et son réglage en hauteur. Le câblage dans le coffret est facilité grâce au rail extractible par simples clips latéraux et par les rails inclinables en position basse ou haute pour accès facilité au connectiques des produits. Le coffret de communication DRIVIA permet la répartition des médias dans la même esthétique que le tableau électrique pour plus d’homogénéité dans le logement : différentes compositions (en kit ou vrac) sont proposées à la vente.
