Caractéristiques générales:

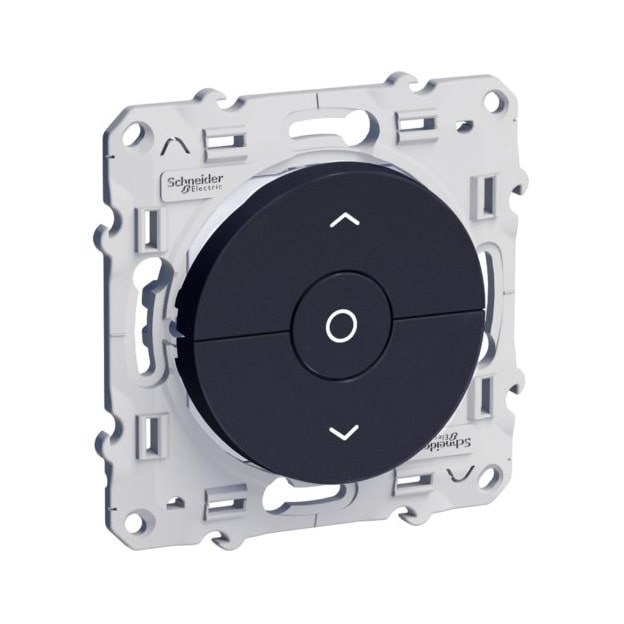

Odace Interrupteur volets roulants Noir – S540208
Cet interrupteur pour volet roulant, à trois boutons, de la marque Schneider commande le moteur d’un volet roulant. Un simple appui sur l’un des boutons de cet interrupteur actionne la montée, la descente ou l’arrêt du volet sans avoir à garder le doigt sur le mécanisme.
Odace Interrupteur volets roulants Noir à borne à vis peut être alimenté par une tension de 250 V CA et peut être raccordé avec un câble souple ou rigide de section 2,5 mm2.
Pour un style plus innovant et attrayant, ce mécanisme de couleur blanche peut être orné avec une plaque de la gamme Odace de même couleur ou d’une couleur différente.
Dispose 3 boutons : montée, descente, arrêt
Pas besoin de maintenir le bouton pour que la commande aboutisse
Caractéristiques principales :
Gamme de produits : Odace
Type de produit ou de composant : Interrupteur
Présentation du produit : Mécanisme avec cadre en plastique
Utilisation de l’interrupteur : Roller blind
Information supplémentaire pour interrupteur : Verrouillage mécanique et électrique entre haut/bas
Type d’emballage : Couvercle de protection peinture
Infos fabricant : 5 pièces
Vente par quantité indivisible : 1
Caractéristiques complémentaires :
Montage du système d’installation : Pose encastré
Type d’interrupteur : 3 positions
Nombre de touches : 3
Commande : Doigt d’interrupteur
Mode de fixation : Par vis
Nuance de la couleur : Anthracite
Courant assigné d’emploi : 6 AX – 250 V AC 50/60 Hz
Capacité minimum de coupure de la charge : 200 opérations 1,25 In et 1,1 Un
Nombre de bornes : 3 bornes sans vis
Forme de la tête de vis : Pozidriv N°1
Capacité de serrage des bornes : 1 x 1,5…2 x 2,5 mm² multibrin câble(s) / 1 x 1,5…2 x 2,5 mm² souple câble(s) / 1 x 1,5…2 x 2,5 mm² rigide câble(s)
Conformément à l'article L.221-18 du Code de la Consommation, vous disposez d’un délai de 14 jours après réception de votre commande pour faire votre demande de retour (hors produit sur mesure) et nous retourner les articles que vous souhaitez. En savoir plus sur les retours gratuits
L'interrupteur Odace S540208 s'installe dans les circuits de volets roulants résidentiel et tertiaire selon la NF C 15-100. Fixation en encastrement dans boîtier standard, compatible montage apparent avec cadre adaptateur. Raccordement sur section 1,5 mm² minimum, protection par disjoncteur 16A au TGBT. Pose conforme aux DTU 60.1 pour l'habitat collectif et individuel.
Données techniques clés
Intensité admissible : 10A sous 250V AC pour moteurs volets
Section raccordement : 1,5 à 2,5 mm² par bornier automatique
Protection IP44 en façade, adapté locaux humides
Certification NF, conforme EN 60669-1 appareillage domestique
Fixation sur support Ø 67mm, profondeur encastrement 40mm
Questions fréquentes
Quelle section pour l'alimentation moteur volet ?
Prévoir du 1,5 mm² minimum en 16A, passer en 2,5 mm² si chute de tension importante ou longueur supérieure à 30m depuis le TGBT.
Compatible montage sous-fourreau ?
Oui, les bornes automatiques facilitent le câblage dans chemin de câbles étroit. Respecter la profondeur d'encastrement de 40mm pour éviter l'échauffement.
