Caractéristiques générales:

TeSys LRD – relais de protection thermique – 9..13A – classe 10A – LRD16

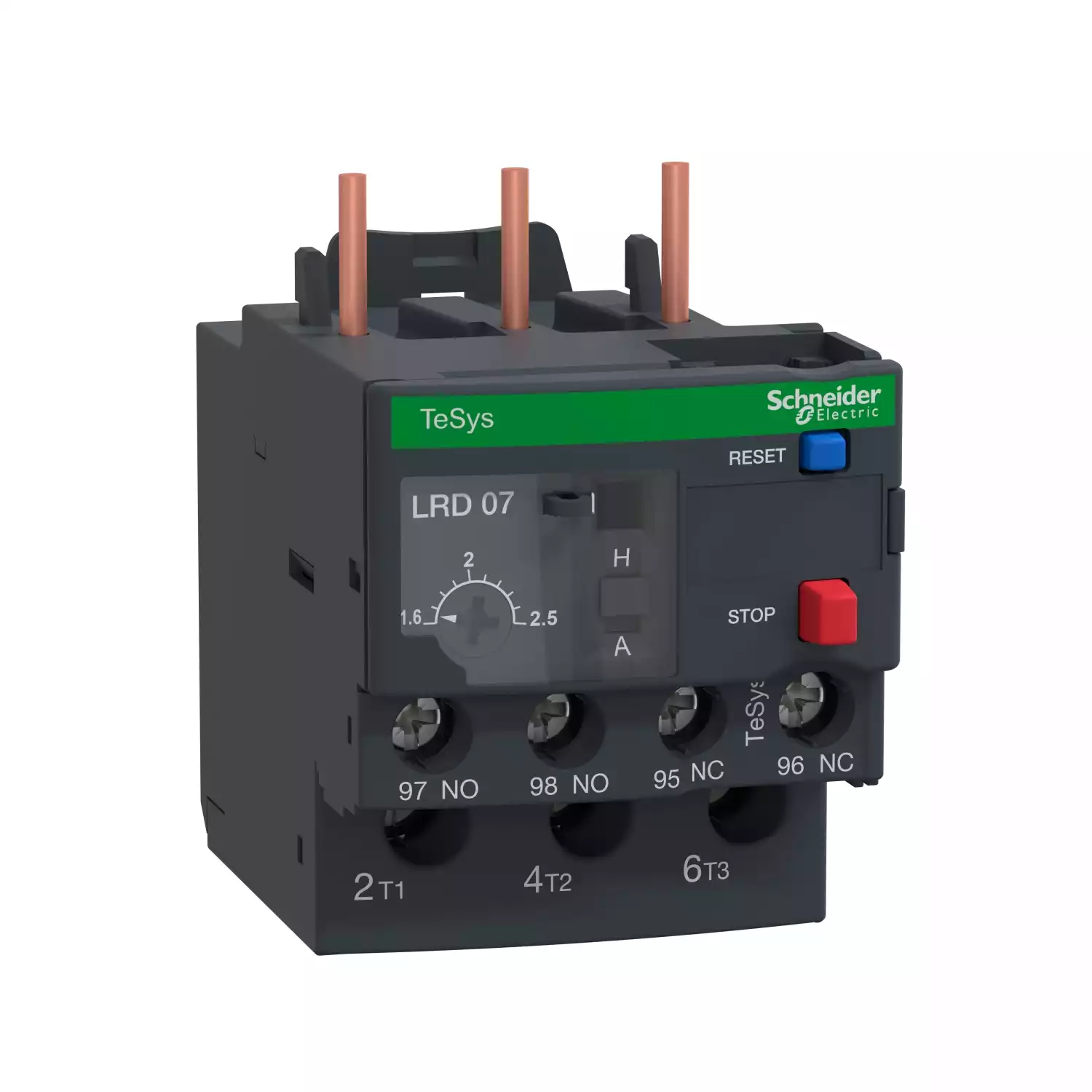

Le LRD07 est un relais de protection thermique TeSys LRD de Schneider Electric pour un montage direct des contacteurs TeSys D Avec une zone de réglage thermique de 1,6–2,5 A, une durée de déclenchement de classe 10A et une détection de déséquilibre de tension, il protège les moteurs 0,75 kW à 400 V Il est équipé de boutons manuels Test et Réarmement, d’un contact auxiliaire de déclenchement et d’un voyant Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine) et bénéficie de l’écolabel Green Premium (RoHs/Reach)


Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d’appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D09…LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 1.6…2.5 A
• [ui] tension assignée d’isolement : 600 V circuit de puissance conformément à CSA
  / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0…400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
• [ue] tension assignée d’emploi : 690 V AC 0…400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20…60 °C
• Couple de serrage : Télécommande : 1.7 N.m – sur borniers à vis-étrier / Circuit de puissance : 1.7 N.m – sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg
