Caractéristiques générales:

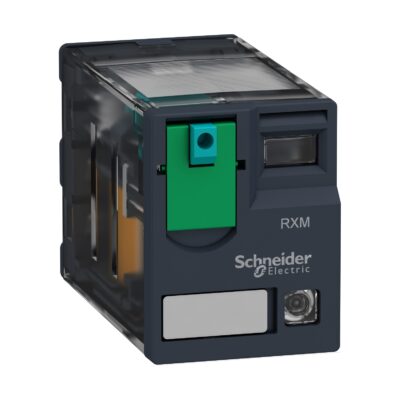

Relais miniature RXM 4OF 12A 230VAC -Schneider – RXM4AB2P7
Les relais de puissance miniature Zelio sont adaptés à la protection des circuits mono et triphasés.

• Gamme de produits : Zelio Relay
• Nom de gamme : Miniature
• Type de produit ou de composant : Relais enfichable
• Nom abrégé d’appareil : RXM
• Description des contacts : 4  »OF »
• Tension circuit de commande : 230 V c.a., 50/60 Hz
• [ithe] courant thermique d’emploi sous enveloppe : 6 A à -40…55 °C
• Led d’état : Avec
• Type de commande : Bouton-poussoir
• Coefficient d’utilisation : 20 %

Caractéristiques complémentaires du Relais miniature :

• Forme des broches : Plat
• [ui] tension assignée d’isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
• [uimp] tension assignéede tenue aux chocs : 2.5 kV pour 1,2/50 µs
• Matériau des contacts : AgNi
• [ie] courant assigné d’emploi : 0,125 à 28 V DC (« O ») conformément à IEC / 0,125 à 250 V AC (« O ») conformément à IEC / 0,25 à 28 V DC (non) conformément à IEC / 0,25 à 250 V AC (non) conformément à IEC / 0,25 à 277 V AC conformément à UL / 8 A à 30 V DC conformément à UL
• Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
• Courant de charge : 6 A à 250 V AC / 6 A à 28 V DC
• Pouvoir de commutation maximum : 1500 VA/168 W
• Capacité de commutation minimum : 170 mW à 10 mA, 17 V
• Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
• Durée de vie mécanique : 10000000 cycle
• Durée de vie électrique : 100000 cycle pour résistif charge
• Consommation moyenne en va : 1,2 à 60 Hz
• Seuil de tension de retombée : >= 0,15 Uc
• Temps de fonctionnement : 20 ms
• Temps de réinitialisation : 20 ms
• Résistance moyenne : 15000 Ohm à 20 °C +/- 15 %
• Limites de la tension assignée d’emploi : 184…253 V AC
• Catégorie de protection : RT I
• Position de montage : Toutes positions
• Masse du produit : 0.037 kg
