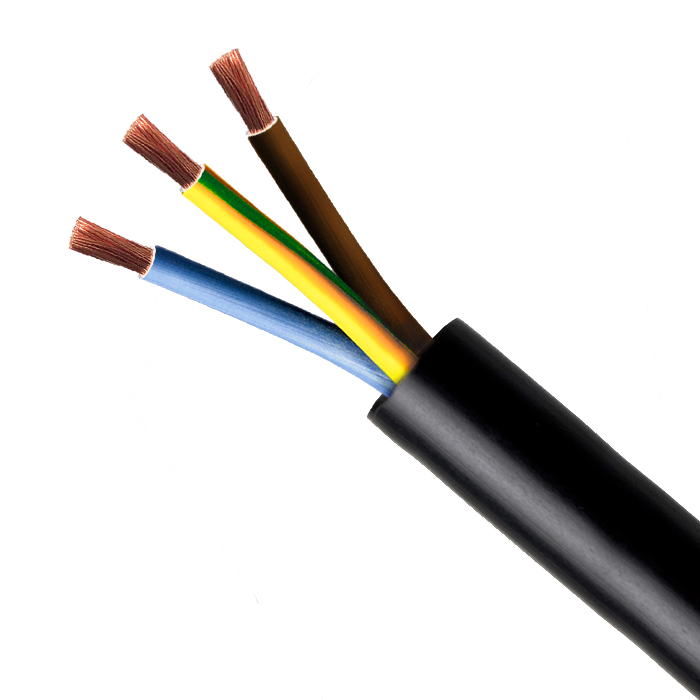

Câble Générique courant fort – RV-K 0,6/1kV 3G2,5 mm2

Câble Générique courant fort – RV-K 0,6/1kV 3G2,5 mm2

Câble Générique courant fort – RV-K 0,6/1kV 3G2,5 mm2, Les câbles  RV-K sont spécialement recommandés pour un usage en réseaux de distribution, dans les installations d´éclairage public et installations industrielles.
Idéale pour installations intérieures ou extérieures à géométrie complexe grâce à leurs grandes flexibilités.
Ils ne conviennent pas pour des installations d´alimentation de pompes immergées.
Les câbles Barryflex RV-K peuvent être utilisés pour le câblage d’éclairage, puissance et commande de bateaux en acier selon les normes IEC 60092-350/353/360.

Description générale :

• Normes (construction / essais) : EC 60502-1, UNE 21123-2 et IEC 60092-350 / 353 / 360.
• Désignation technique: RV-K 0,6/1 kV.
• Construction :
  —Âme Cuivre, classe 5 (EN 60228, IEC 60228).
  —Isolation: Polyéthylène réticulé (XLPE). XLPE (IEC 60502-1) et XLPE type DIX 3 (UNE-HD 603-1).
  —Pour câbles multiconducteurs, câblage hélicoïdale des conducteurs isolés.
  —Pour câbles multiconducteurs, revêtement d ́assemblage facultatif.
• Gaine extérieure : Polychlorure de vinyle (PVC). PVC type ST2 (IEC 60502-1) et type DMV-18 (UNE-HD 603-1).
• Tension nominale (Uo/U) : 0,6/1 kV CA.
• Température maximale de service / court-circuit (t ≤ 5s) : 90 °C / 250 °C.
• Gamme : Monoconducteur ou multiconducteur. 1X(1,5-…-500) mm² / 2X(1,5-…-240) mm² / (3-4)X(1,5-…-240) mm² / 5G(1,5-…-240) mm².
• Pour les circuits de commande et de contrôle, MIGUÉLEZ dispose de la gamme BARRYFLEX MULTIPLE RV-K 0,6/1 kV avec des formations de 6 à 61 conducteurs isolés d’une section
• nominale de 1,5 ou 2,5 mm².
• Réaction au feu (RPC – EN 50575, EN 13501-6): Classe Eca
• Autres performances en cas d’incendie (si pas concerné par le RPC) : Non propagateur de la flamme (IEC 60332-1-2).
• Application : Câble d’énergie pour les installations fixes dans les réseaux de distribution BT, les installations générales, industrielles et l’éclairage extérieur.
• Sa grande flexibilité le rend particulièrement pratique dans les installations à géométrie complexe.
• Également être utilisé pour les installations électriques de navires selon la IEC 60092-350 / 353 / 360.
• D’application en intérieur et extérieur, sur des supports à l’air, dans des conduits ou enterrés.
• —Température ambiante d’utilisation, plage: Minimale : −30 °C (installations fixes, protégées et sans exposition aux dommages mécaniques, chocs et vibrations).
• Maximale : +60 °C.
• —Température minimale lors de l’installation et du montage des accessoires °C.
• Cette température est valable pour les câbles eux-mêmes, pas pour l’environnement.
• Si les câbles ont une température plus basse, ils doivent être chauffés (par exemple: stockage pendant une période de temps dans une salle ou espace chauffé).
• —Rayon de courbure minimal (position finale): 4xD (D<25); 5xD(25≤D≤50); 6xD(D>50).
• D=diamètre extérieur du câble.
• —Effort de traction maximal conseillé lors de l’installation
• F = 50xS (N). « S » = section nominale de l ́âme (mm²). Appliquée sur les conducteurs de cuivre.
• F = 5xD² (N). « D » = diamètre extérieur (mm). Appliquée sur la gaine externe.
• Identification / Repérage: Couleur de la gaine: Noir.

– CONDUCTEUR :
Âme de cuivre électrolytique, recuit souple de classe 5 selon la norme EN 60228 / IEC 60228.
– ISOLATION :
Isolation en Polyéthylène réticulé (XLPE) selon la norme IEC 60502-1 et type DIX 3 UNE-HD 603-1.
– CÂBLAGE :
Câblage hélicoïdale des conducteurs isolés.
– BOURRAGE :
Facultatif pour les câbles multiconducteurs. Matériau adapté à la température de service du câble et compatible avec les matériaux d’isolation et de la gaine extérieure.
– GAINE EXTÉRIEURE :
Gaine de protection en polychlorure de vinyle (PVC) type ST2 selon la norme IEC 60502-1 et type DMV-18 de couleur noire selon la norme HD 603-1.
Ils se présentent en formations mono-polaires et multipolaires de 1 à 5 phases isolées selon les besoins d’installation.
Flexibilité : L’utilisation de conducteur de cuivre souple formant un câble multibrins combiné à une gaine de PVC donnent à ces câbles d´exceptionnels taux de flexibilité.
Comportement aux intempéries : Il offre une bonne protection en cas de modification des agents ambiants, permettant son installation à l´extérieur, souterraine, de même en présence d´humidité éventuelle.
Haute température de service : L’isolation en Polyéthylène réticulé permet d´améliorer leur capacité de transmission d´énergie, en élevant la température maximale de service permanent á 90ºC et à celle de court-circuit à 250ºC, face aux 70/º60 ºC du PVC.

Comportement face au feu:

Caractéristiques techniques:
