Caractéristiques générales:

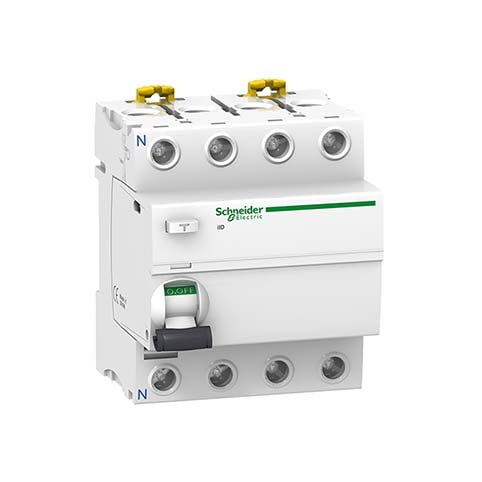

Schneider interrupteur différentiel 4P 25A 300mA type AC – A9R14425

Produit équivalent: A9R44425

Cet interrupteur différentiel Acti9 iiD, de la marque Schneider Electric, est un dispositif de sécurité assure la protection des résidents d’une habitation contre les risques d’électrocution liés aux fuites de courant. Il sert aussi à mettre les installations et appareils électriques à l’abri des défauts d’isolement d’origines alternatives. A la détection d’une différence de courant de 300 mA, cet interrupteur différentiel coupe le courant et sectionne le circuit. Son montage se fait d’une manière simple grâce à son module DIN.
Schneider interrupteur différentiel 4P 25A est dédié à la protection du tableau de distribution, quadripolaire, d’une intensité de 25 A, sur une tension de 380 à 415 V.


Caractéristiques principales de l’interrupteur :
Application du disjoncteur : Distribution

• Gamme : Acti9
• Type de produit ou de composant : Protection différentielle
• Nom du produit :IID
• Description des pôles : 4P
• In courant assigné d’emploi : 25A
• Type de réseau : AC
• Pouvoir assigné de coupure et fermeture : Im 1500 A / Idm 1500 A
• Sensibilité du différentiel : 300 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Courant nominal de court-circuit conditionnel : 10 kA
• Position du pôle neutre : Gauche
• Pas de 9 mm :4

Caractéristiques complémentaires de l’interrupteur :

• Position de l’appareillage dans l’installation : Départ
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 400 V AC 50/60 Hz conformément à EN 61008-1 / 400/415 V AC 50/60 Hz conformément à IEC 61008-1
• Residual current tripping technology : Indépendant de la tension
• [ui] tension assignée d’isolement : 500 V
• [uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui
• Mode de raccordement : Terminal simple haut ou bas 1 câble(s) 1…35 mm² rigide sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 14 mm (bas)
• Couple de serrage : 3.5 N.m (haut ou bas)
• Durée de vie électrique : AC-1 : 15000 cycle
• Durée de vie mécanique : 20000 cycle
