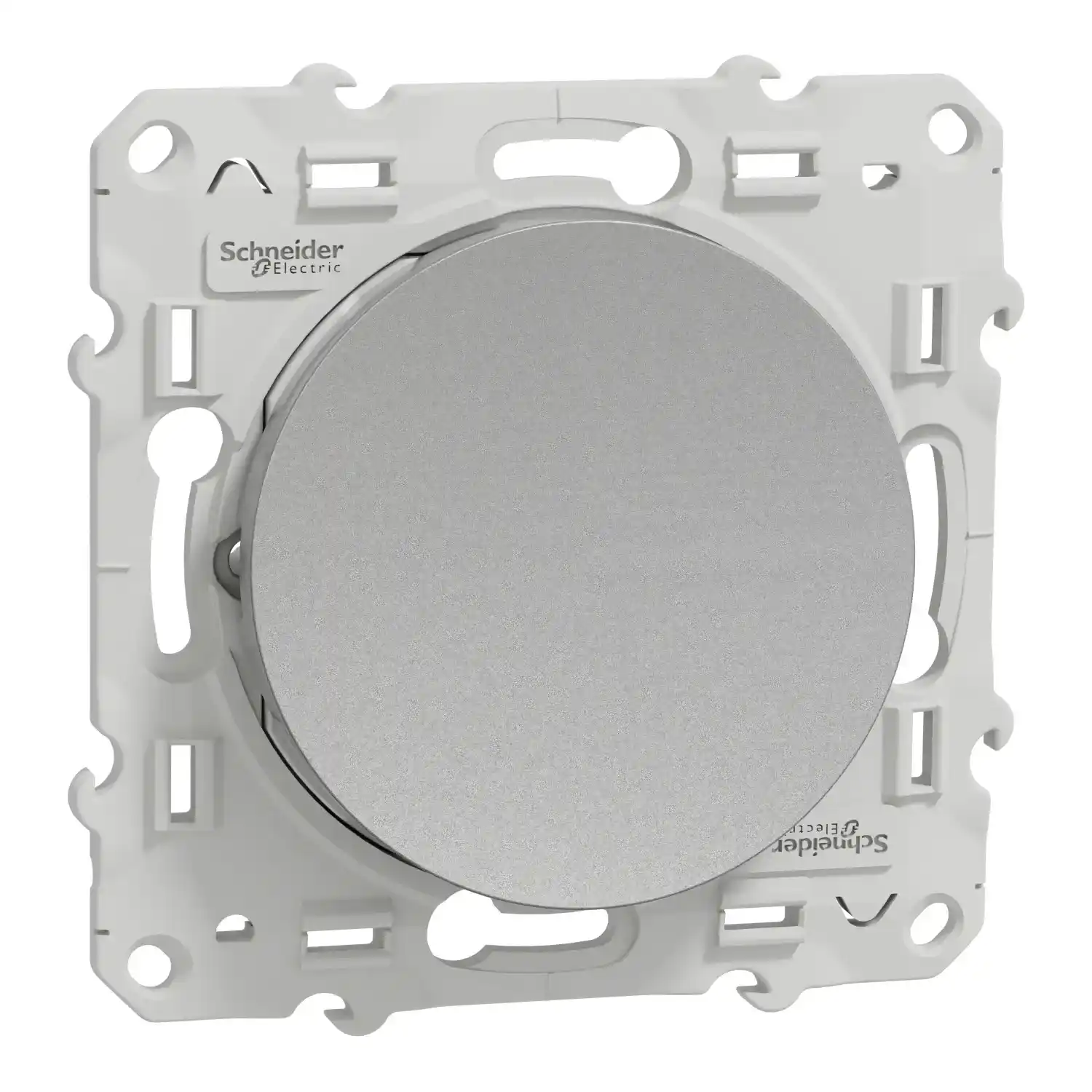

Schneider Odace Bouton Poussoir – S530206

L ‘interrupteur poussoir Schneider Odace commande l’allumage ou l’extinction d’un éclairage via un télérupteur. Il supporte jusqu’à 10 A sous 250 V. Ce mécanisme se raccorde par bornes sans vis pour fils rigides, souples ou multibrins (2,5 mm²). Fixation par vis Pozidriv n°1 dans une boîte d’encastrement.

Caractéristiques principales  du mécanisme avec support de fixation:

• Gamme de produits : Odace
• Type de produit ou de composant : Bouton-poussoir
• Présentation du produit : Mécanisme avec cadre en plastique
• Information supplémentaire pour interrupteur : Commande du relais d’impulsion
• Utilisation de l’interrupteur : Bouton-poussoir
• Type d’emballage : Couvercle de protection peinture
• Infos fabricant : 10 pieces
• Vente par quantité indivisible : 1

Caractéristiques complémentaires :

• Montage du système d’installation : Pose encastré
• Type d’interrupteur : Bouton-poussoir
• Nombre de touches : 1
• Commande : Bouton-poussoir
• Mode de fixation : Par vis
• Marquage : Sans marquage
• Nuance de la couleur : Aluminium
• Courant assigné d’emploi : 10 A – 250 V AC 50/60 Hz
• Capacité minimum de coupure de la charge : 200 opérations à 1,25 In et 1,1 Un cos ‘ = 0,3
• Durée de vie en cycles : 20000 cycle @ ON / OFF ( cos’ = 0.6 et Ue nominal )
• Nombre de bornes : 2 bornes sans vis
• Forme de la tête de vis : Pozidriv N°1
• Capacité de serrage des bornes : 1 x 1,5…2 x 2,5 mm² multibrin câble(s) / 1 x 1,5…2 x 2,5 mm² souple câble(s) / 1 x 1,5…2 x 2,5 mm² rigide câble(s)
• Longueur de dénudage des fils : 12 mm
• Signalisation locale : Éclairage
• Matière : Façade : thermoplastic ABS-anti UV / Cadre support : PBT (polybutylene terephthalate) GF30 / Boitier : PC (polycarbonate) GF10 FR
• Hauteur : 71 mm
• Largeur : 71 mm
• Profondeur : 33.6 mm
• Profondeur d’encastrement : 18.75 mm
• Masse du produit : 0.04 kg

Fiche e-catalogue Schneider

Caractéristiques techniques:
