Caractéristiques générales:

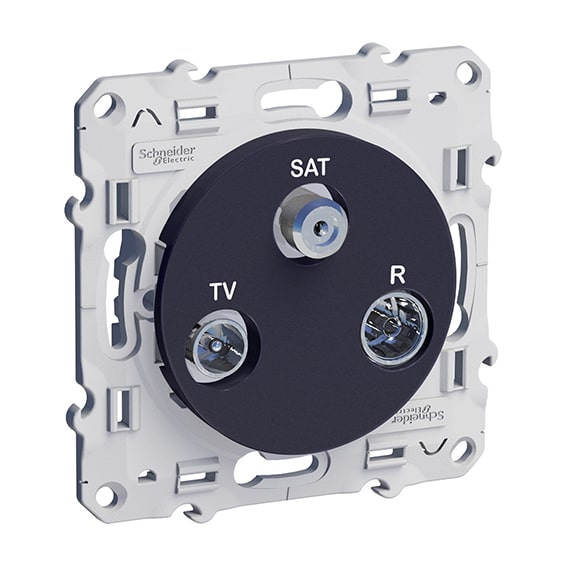

SCHNEIDER Odace Prise TV/FM/SAT ALU – S540461
Le mécanisme Schneider Odace pour prise coaxiale TV / SAT / FM 1E est compatible avec toutes les plaques de la même gamme,
quelle que soit leur couleur.l’alliance du rond du mécanisme avec le carré de la plaque donne à la prise coaxiale un style élégant qui correspond parfaitement aux tout type de decor
s’installe en encastré dans tous types de cloison

Caractéristiques principales :

• Gamme de produits : Odace
• Type de produit ou de composant : Prise TV/FM/SAT
• Présentation du produit : Mécanisme avec cadre en plastique
• Type d’emballage : Couvercle de protection peinture
• Infos fabricant : 5 pièces
• Vente par quantité indivisible : 1

Caractéristiques complémentaires :

• Montage du système d’installation : Pose encastré
• Connecteur tv : Male IEC 9.52 mm
• Connecteur fm : IEC femelle 9,52 mm
• Connecteur sat : F type
• Branch attenuation : <= 3 dB pour SAT signal @ 950…2400 MHz / <= 3 dB pour TV signal @ 125…862 MHz / <= 2.5 dB pour R signal @ 5…108 MHz
• Perte en retour : >= 10 dB pour IN-OUT signal / >= 10 dB pour TV signal / >= 12 dB pour R signal / >= 10 dB pour SAT signal
• Passage de courant continu : Dans une prise SAT
• Mode de fixation : Par vis
• Nuance de la couleur : Blanc(RAL 9003)
• Finition de la surface : Brillant
• Courant assigné d’emploi : 350 mA – 24 V DC
• Raccordements – bornes : Vis
• Forme de la tête de vis : Pozidriv N°1
• Longueur de dénudage des fils : 8 mm
• Type de câble : Coaxial
• Diamètre extérieur du câble : 7 mm
• Matière : PBT (polybutylene terephthalate) GF30 cadre support / Thermoplastic ABS-anti UV façade / Alliage de zinc boitier
• Hauteur : 71 mm
• Largeur : 71 mm
• Profondeur : 40 mm
• Profondeur d’encastrement : 24 mm
• Masse du produit : 0.0634 kg

Schneider présente des gammes variées de matériel électrique permettant de réaliser une installation domestique complète.
Fiche e-catalogue Schneider
Caractéristiques techniques:
