Caractéristiques générales:

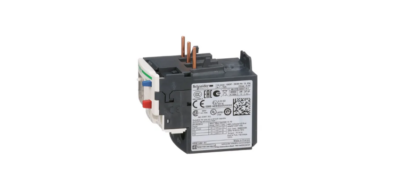

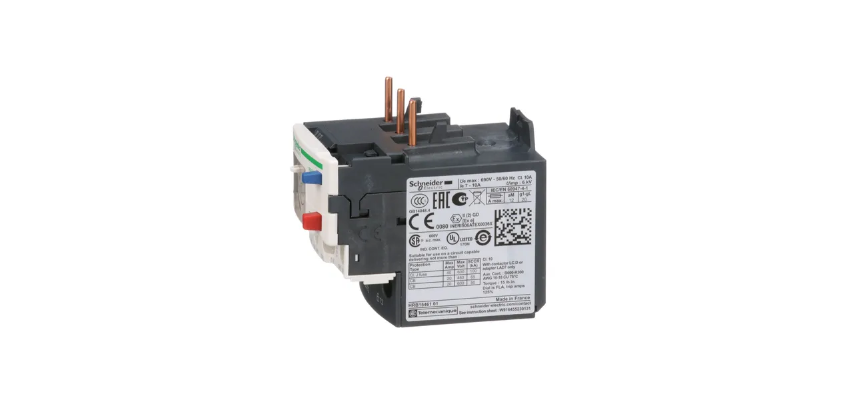

Schneider relais de protection thermique -7->10A – classe 10A -LRD14
Le LRD14 est un relais de protection thermique TeSys LRD de Schneider Electric pour un montage direct des contacteurs TeSys D.
Avec une zone de réglage thermique de7..10A, une durée de déclenchement de classe 10A et une détection de déséquilibre de tension, il protège les moteurs de 0,09–0,12 kW à 400 V.
Schneider relais de protection thermique -7->10A est doté d’un boutons manuels Test et Réarmement, d’un contact auxiliaire de déclenchement et aussi d’un voyant. Disponible dans le monde entier,
il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine) et bénéficie de l’écolabel Green Premium (RoHs/Reach).

Caractéristiques principales du relais:

• Gamme de produits : TeSys
• Nom du produit : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d’appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D09…LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 7…10 A
• [ui] tension assignée d’isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires du relais:

• Fréquence du réseau : 0…400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
• [ue] tension assignée d’emploi : 690 V AC 0…400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20…60 °C
• Couple de serrage : Télécommande : 1.7 N.m – sur borniers à vis-étrier / Circuit de puissance : 1.7 N.m – sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Fiche e-catalogue Schneider
Découvrez un large choix pour vos installations industriels et tertiaires avec du matériel électrique de la marque Schneider.
Caractéristiques techniques:
[table id=1158 /]
