Caractéristiques générales:

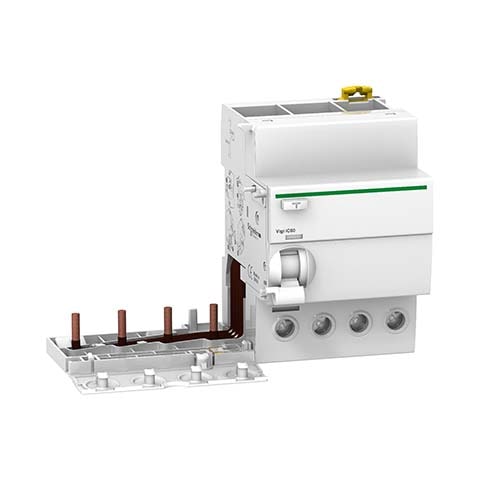

Schneider Vigi 4P 63A 300mA type AC 230-240V 400-415V – A9V14463
Ce bloc différentiel Acti9 Vigi iC60, de la marque Schneider Electric, est un dispositif de sécurité qui assure la protection d’un appareillage comme le disjoncteur ou le sectionneur. Il permet de mesurer la différence de courant circulant dans l’appareil et ordonne sa fermeture en présence de défaillance d’une valeur de 300 mA. Ce bloc, tétrapolaire, est conçu d’un déclencheur de type AC capable de détecter les fuites d’origines alternatives. Schneider Vigi 4P 63A 300mA est doté d’un maneton de commande pour le déclenchement manuel de l’appareil.

Caractéristiques principales du Vigi :
Application du disjoncteur : Distribution

• Gamme : Acti9
• Type de produit ou de composant : Bloc différentiel
• Nom abrégé d’appareil : Vigi iC60
• Description des pôles : 4P
• In courant assigné d’emploi : 63 A
• Type de réseau : AC
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 230/400 V AC 50/60 Hz conformément à EN 61009-1 / 230/415 V AC 50/60 Hz conformément à IEC 61009-1
• Sensibilité du différentiel : 300mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pas de 9 mm : 7

Caractéristiques complémentaires du Vigi :

• Position de l’appareillage dans l’installation : Départ
• Protection surtension : Sans
• Technologie différentiel : Indépendant de la tension
• [ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Encliquetable
• Connexion électrique à mcb : Par vis
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui
• Mode de raccordement : Borne du type à cage dessous 1 câble(s) 1…35 mm² rigide sans extrémité de câble / Borne du type à cage dessous 1 câble(s) 1…25 mm² souple sans extrémité de câble / Borne du type à cage dessous 1 câble(s) 1…25 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 14 mm (bas)
• Couple de serrage : 3.5 N.m (bas)
• Compatibilité produit : Terminal simple

Fiche e-catalogue Schneider
Découvrez un large choix pour vos installations industriels et tertiaires avec du matériel électrique de la marque Schneider.
