Caractéristiques générales:

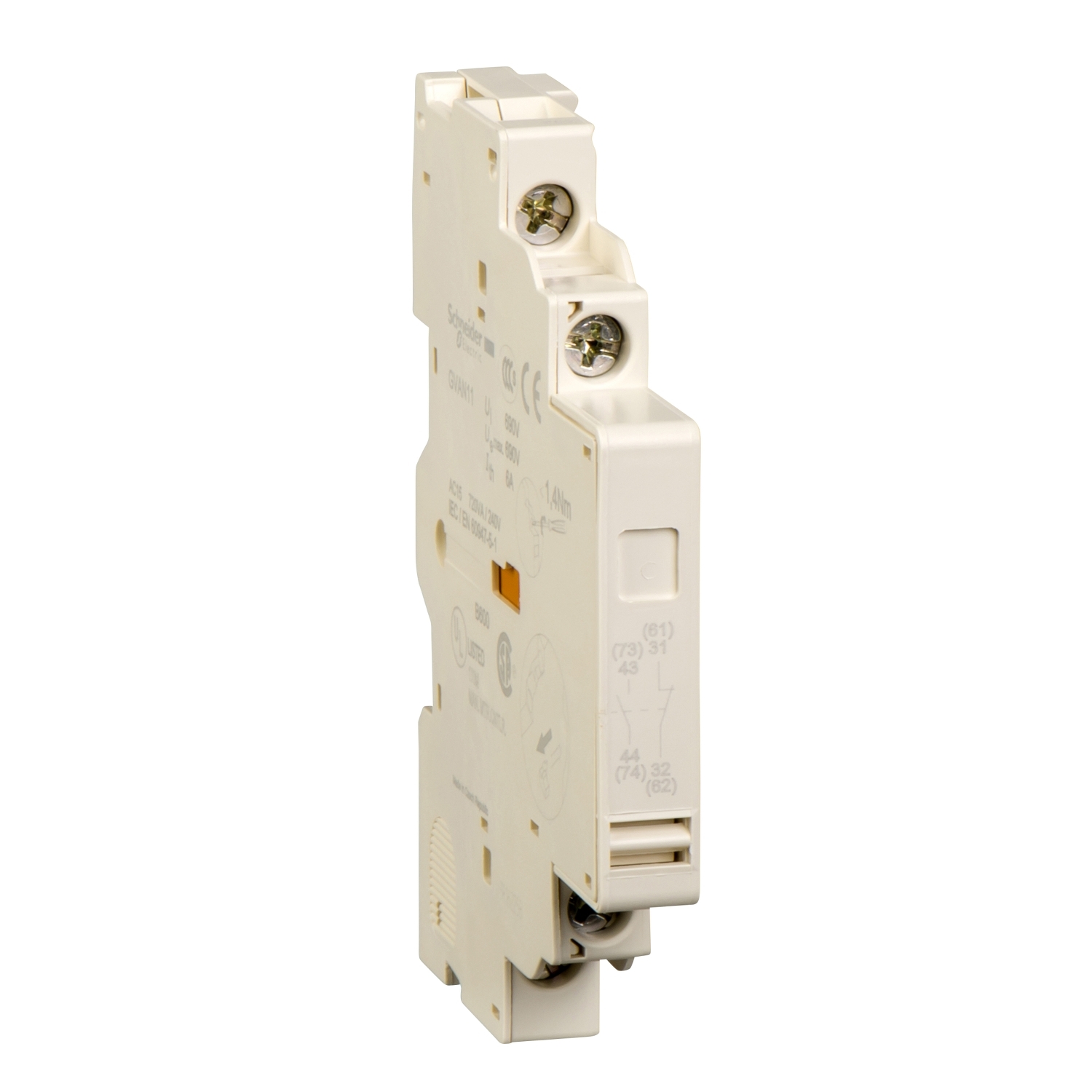

TeSys GV – contact auxiliaire – 1O+1F – Schneider – GVAN11
Ce contacteur auxiliaire, de la marque Schneider Electric, est un dispositif permettant d’établir ou d’interrompre le passage du courant sur un circuit électrique. Il sert à couper ou de rétablir le circuit sur un réseau ou dans les dispositifs électriques comme les disjoncteurs ou les interrupteurs différentiels. Ce contacteur auxiliaire, à 2 contacts, ouvert et fermé, s’installe à gauche des appareils avec lesquels il s’associe dans le tableau électrique. Grâce à sa capacité à supporter une forte puissance, il permet de mettre en service les équipements électriques à consommation élevée.

Caractéristiques principales du Boîtier:

• Gamme : TeSys
• Nom abrégé de l’appareil : GVAN
• Fonction produit : Bloc de contact auxiliaire
• Accessoires associés : GV2LGV2LEGV2MEGV2PGV2RTGV3LGV3P
• Composition des pôles : 1F+1O
• Mode de raccordement : Borniers à vis-étrier 1 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câbleBorniers à vis-étrier 2 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câbleBorniers à vis-étrier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câbleBorniers à vis-étrier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câbleBorniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: rigideBorniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide

Caractéristiques complémentaires du Boîtier :

• Période : 18 mois
• Gamme : TeSys
• Nom abrégé de l’appareil : GVAN
• Fonction produit : Bloc de contact auxiliaire
• Accessoires associés : GV2LGV2LEGV2MEGV2PGV2RTGV3LGV3P
• Composition des pôles : 1F+1O
• Mode de raccordement : Borniers à vis-étrier 1 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câbleBorniers à vis-étrier 2 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câbleBorniers à vis-étrier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câbleBorniers à vis-étrier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câbleBorniers à vis-étrier 2 câble 1…2.5 mm² – rigidité du câble: rigideBorniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide
• Emplacement de montage : Côté gauche
• [Ui] tension assignée d’isolement : 600 V – conformément à CSA C22.2 No 14690 V – conformément à IEC 60947-1600 V – conformément à UL 508
• [Ue] tension assignée d’emploi : 24…240 V DC48…690 V AC
• [Ith] courant thermique conventionnel : 6 A
• Type de protection : Fusible gG GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue

Fiche e-catalogue Schneider
Découvrez un large choix pour vos installations industriels et tertiaires avec du matériel électrique de la marque Schneider.

Caractéristiques

[table id=1126 /]
