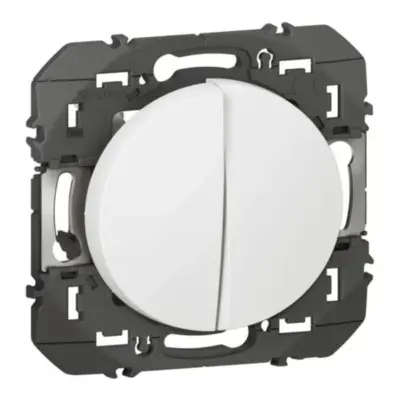

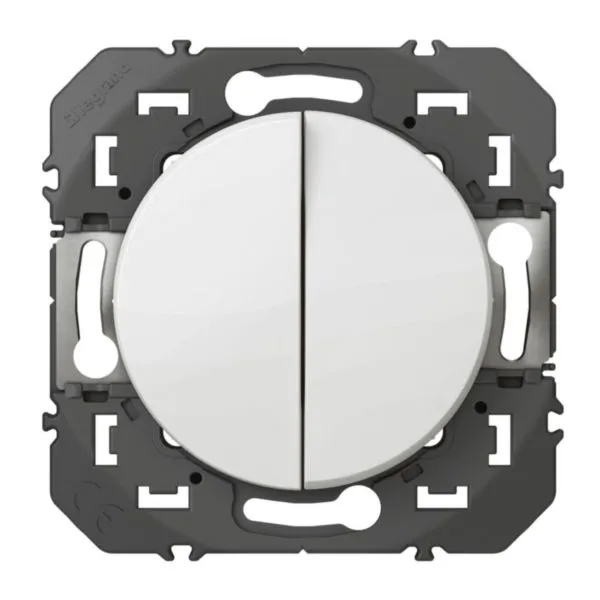

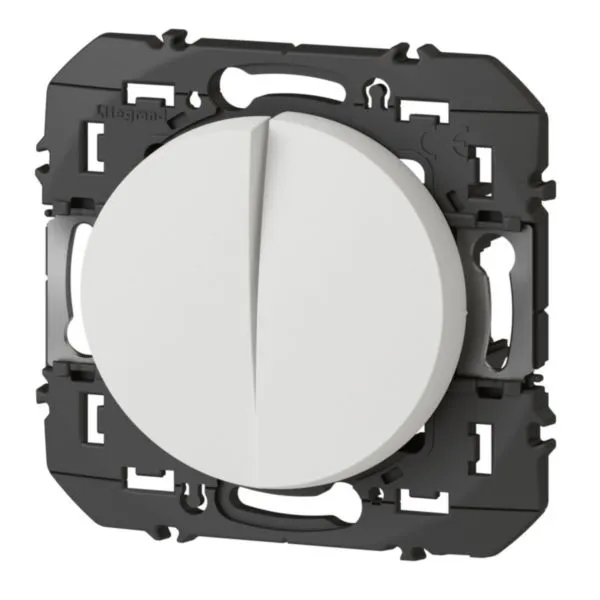

Transformeur pour réaliser 5 fonctions va-et-vient et poussoir dooxie finition blanc- 600031, Ce transformeur Dooxie, de la marque Legrand, est un mécanisme de commande d’éclairage servant à contrôler la mise en marche et arrêt d’une lampe. Il peut guider n’importe quel circuit d’éclairage simple ou va-et-vient grâce à ses mécanismes transformables. Cet appareil est utilisé pour réaliser jusqu’à 5 commandes d’éclairage en va-et-vient et/ou en poussoir. Ce transformeur peut jouer le rôle de double poussoir, en double va-et-vient ou en va-et-vient avec poussoir. Il offre également la possibilité de renverser la transformation pour l’adapter à tout changement lors des travaux de rénovation.

Les avantages du produit :

• La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles – Ces plaquettes métalliques améliorent la rigidité du support afin d’éviter sa déformation au moment du serrage des vis – La mobilité du jeu de plaquettes (2mm d’amplitude) permet un rattrapage d’alignement du mécanisme en horizontal – Ce rattrapage compense les éventuels défauts d’installation de la boîte : boîte déformée, boîtes non alignées, … En multiposte cela facilite l’assemblage des mécanismes
• Mécanisme équipé d’un système permettant de passer de la fonction poussoir à la fonction va-et-vient et inversement en fonction des contraintes du chantier – Une action sur la languette de maintien permet de repasser un va-et vient en poussoir
• eut être installé en encastré (dans boîte d’encastrement) ou en saillie (sur cadre saillie) – Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n’est pas parfaitement horizontale
• Peut être associé à d’autres poussoirs afin de commander un même éclairage depuis plusieurs points de contrôle – L’interrupteur peut être utilisé comme simple interrupteur mais peut aussi être associé à un autre va-et-vient pour permettre d’allumer ou éteindre la lumière depuis deux points différents

Caractéristiques générales :

• Dooxie™ composable – transformeurs, interrupteurs, va-et-vient et poussoirs
• Transformeur réversible
• 5 fonctions réalisables avec 1 référence
• Livré avec doigt simple et double pour réaliser :
  • un simple va-et-vient ou simple poussoir
  • un double va-et-vient ou double poussoir
  • un va-et-vient + poussoir (à gauche ou à droite)
• Livré en mode poussoir avec doigt simple monté
• Compatible avec la plaque 2 postes entraxe 57 mm pour rénovation en sectionnant le support
• Mécanismes livrés avec enjoliveurs, supports et coques de protection de chantier
• Montage des mécanismes en encastré ou en saillie
• Fixation à vis ou à griffes réf. 6 000 47/48 (pour carrelage) /49
• A équiper de plaques

Caractéristiques du produit :

• Tension : 250 V~
• Intensité :
• Mode poussoir : 6A
• Mode va-et-vient : 10 AX
• Fréquence : 50-60 Hz
• Puissance maxi sur lampes à ballast intégré : 100 W
• Protection contre les corps solides et/ou liquides : IP 20
• Protection contre les impacts : IK 04
• Finition : blanc
• Boîtier du mécanisme : PC
• Doigt de commande : PC
• Température de stockage : – 25° C à + 60° C
• Température d’utilisation : – 5° C à + 35° C

Optez pour le matériel électrique Legrand, vous êtes sûr de réaliser une installation fiable,
adaptée à votre logement et conforme aux normes en vigueur.
Fiche e-catalogue

Caractéristiques techniques:

Information sur la gamme

dooxie™ est une gamme d’appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d’encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d’encastrement. Le transformeur permet de construire 5 fonctions d’éclairage à partir d’une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
