Caractéristiques générales:
Schneider bouton tournant à manette Ø22 -3 positions  2F – XB4BD53

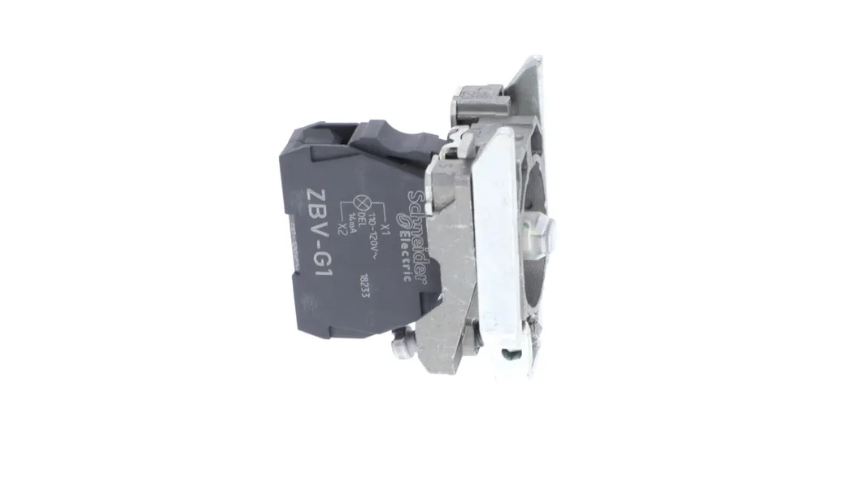

Ce voyant lumineux LED Harmony XB4, de la marque Schneider Electric, est un dispositif de signalisation lumineuse spécialement dédiée pour le tableau ou le coffret électrique.
Ce voyant lumineux DEL Ø22 sert à témoigner de la présence de courant dans un circuit et d’offrir une visibilité maximale.
Il assure également le repérage facile de l’appareil.
Graçe à une ampoule LED, ce voyant est à monter sur un circuit de 24 V.
Ce voyant lumineux DEL Ø22  s’installe aussi d’une façon rapide et simple
grâce à son serrage par vis-étrier.
Ce voyant résiste également aux chocs.

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Voyant complet
• Nom abrégé d’appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l’embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l’unité de signalisation : Rond
• Couleur de la capsule : Blanc
• Info supplémentaire de l’unité de commande : Avec lentille normale
• Source lumineuse : LED protégée
• Culot de lampe : DEL integral
• Couleur de la source lumineuse : Blanc
• [us] tension d’alimentation : 24 V AC/DC, 50/60 Hz

Caractéristiques complémentaires :

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 54 mm

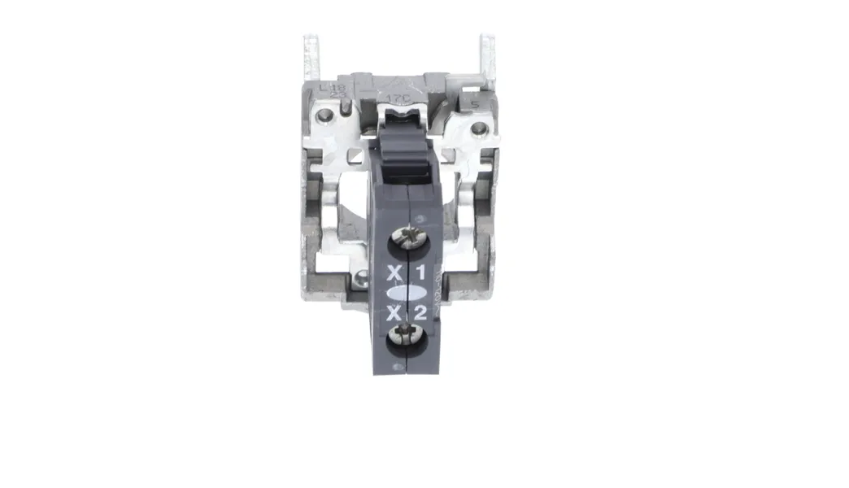

• Description des bornes iso n°1 : (X1-X2)PL
• Masse du produit : 0,08 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• [ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN 60947-1
• Type de signalisation : Fixe
• Limites de la tension d’alimentation : 19.2…30 V DC / 21.6…26.4 V AC
• Consommation électrique : 18 mA
• Durée de vie : 100000 H à la tension nominale et à 25 °C
• Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
